Strona Ustawienia (okno dialogowe Analiza sieci grawitacyjnej)

Ta strona służy do określania ustawień stosowanych przy analizie sieci rurociągów.

Dostęp do tego okna dialogowego można uzyskać na stronie Ogólne okna dialogowego Analiza sieci grawitacyjnej.

Rury

Ustawienia te są wykorzystywane w obliczeniach analizy.

Minimalna prędkość

Określa domyślną minimalną prędkość sieci rurociągów.

Ustawienia Prędkość minimalna i Prędkość maksymalna są wykorzystywane podczas analizy rozmiaru rur. Algorytm obliczeniowy jest iteracyjny i sprawdza obliczoną prędkość podczas różnych iteracji w odniesieniu do tych wartości.

Maksymalna prędkość

Określa domyślną maksymalną prędkość sieci rurociągów.

Minimalne przykrycie

Określa domyślną minimalną głębokość otuliny do zastosowania.

Ustawienie to jest używane podczas analizy wymiarowania rur do przypisywania spodów rur, które spełniają minimalne wymagania dotyczące pokrycia.

Gdy istnieje powierzchnia odniesienia, rzędna powierzchni zostanie użyta do obliczenia wartości otuliny. Jeśli nie ma powierzchni odniesienia, do obliczenia wartości otuliny zastosowany zostanie właz struktury (zwykle 0).

Uwaga: Minimalna otulina ma zastosowanie do wszystkich rur z wyjątkiem najdalszej rury (podłączonej do kanału ściekowego struktury). Może to spowodować, że kanał ściekowy struktury pojawia się nad poziomem terenu, gdy powierzchnia jest bardziej stroma niż całą sieć rurociągu.

Uwaga: Minimalna wartość otuliny określona na stronie Ustawienia jest mierzona do (wewnętrznej) góry rury. Nie uwzględnia ona grubość samej rury. Jeśli konieczne jest uwzględnienie grubości rury, można dopasować minimalną wartość otuliny. Minimalne wartości otuliny podane na stronie Wyniki są podawane do góry rury, dlatego będą w przybliżeniu równe minimalnej wartości otuliny określonej na stronie Ustawienia pomniejszonej o grubość rury.

Domyślna wartość N

Określa domyślny współczynnik chropowatości Manninga (n) rur.

Ta wartość jest zawsze używana w obliczeniach wymiarowania rur w celu określenia nowych rozmiarów rur.

Uwaga: Współczynnik chropowatości przypisany bezpośrednio do każdej z rur jest wykorzystywany do obliczania niwelety energetycznej i hydraulicznej.

Minimalna kaskada

Określa spadek rzędnej pomiędzy dwoma rurami, które są połączone przez strukturę, mierzony w punkcie korony. Jeśli obliczona kaskada jest mniejsza niż określona wartość minimalna, wówczas użyta zostanie określona wartość minimalna.

To ustawienie jest wykorzystywane podczas analizy wymiarowania rur. Służy do ustawienia dna dla dolnej części rury, w oparciu o określony spadek na górze rury.

Użyj czasu przepływu opartego na założeniach bezpiecznych

Określa, czy do obliczenia czasu odcinka rury będzie używana prędkość minimalna czy obliczona prędkość projektowa, jeśli prędkość projektowa jest mniejsza niż prędkość minimalna.

Jeśli obliczona prędkość projektowa jest większa niż prędkość minimalna, prędkość projektowa zostanie użyta do obliczenia czasu odcinka niezależnie od tego, czy opcja Użyj czasu przepływu opartego na założeniach bezpiecznych ma wartość Prawda czy Fałsz.

Jeśli prędkość projektowa jest mniejsza niż prędkość minimalna:

• Gdy opcja Użyj czasu przepływu opartego na założeniach bezpiecznych ma wartość Prawda, do obliczenia czasu odcinka rury (długość rury podzielona przez prędkość minimalną = czas odcinka) zostanie użyta prędkość minimalna.
• Gdy opcja Użyj czasu przepływu opartego na założeniach bezpiecznych ma wartość Fałsz, do obliczania czasu odcinka rury (długość rury podzielona przez prędkość projektową = czas odcinka) będzie używana prędkość projektowa.

Typ długości rury

Określa typ długości rury do użycia w obliczeniach rur. Wybrana długość zostanie użyta do obliczenia czasu przesuwu i spadku tarcia. Nachylenie rury, które jest używane w równaniu Manninga do obliczeń, zawsze będzie używać względnej długości 2D wybranego typu długości rury. Opcja Typ długości rury nie jest dostępna, jeśli włączona jest opcja Zmień średnice rur i resetuj dna rur, ponieważ w analizie zawsze używana jest wartość Długość 3D — od środka do środka.

Dostępne opcje dla typu długości rury obejmują następujące typy, które są szczegółowo opisane w temacie Karta Właściwości części (okno dialogowe Właściwości rury):

• Długość 2D
• Długość 2D — do krawędzi wewnętrznych
• Długość 2D — od środka do środka
• Długość 3D
• Długość 3D — do krawędzi wewnętrznych
• Długość 3D — od środka do środka

Powierzchnie rozkładu

Minimalny czas koncentracji (Tc)

Określa domyślną wartość minimalną do zastosowania dla czasu koncentracji (Tc).

Uwaga: Podczas tworzenia zlewni czas koncentracji jest obliczany dla zlewni i ta wartość jest wyświetlana na stronie Szczegóły sieci dla każdej zlewni. Jeśli jednak obliczona wartość Tc dla zlewni nie spełnia warunku minimalnej wartości Tc określonej w tych ustawieniach, wyświetlana jest ikona ostrzeżenia w polu Tc informująca, że w obliczeniach zostanie użyta wartość domyślna.

Widok graficzny w profilu

Te ustawienia służą do sterowania kolorem grafiki tymczasowej używanej w widoku profilu do wyświetlania podglądu wyników analizy.

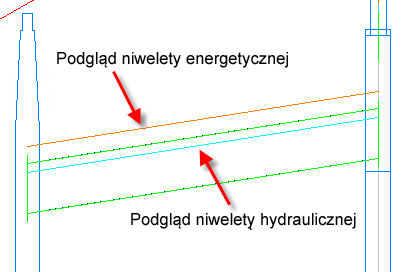

Poniższa ilustracja pokazuje szczegóły linii niwelety energetycznej i hydraulicznej w oknie podglądu.

Niweleta hydrauliczna

Określa kolor używany w widoku profilu do wskazania niwelety hydraulicznej.

Niweleta energetyczna

Określa kolor używany w widoku profilu do wskazania niwelety energetycznej.

Nowy rozmiar rury

Określa kolor używany w widoku profilu do wskazania zaktualizowanego rozmiaru rury.
