Upraszczanie zespołów

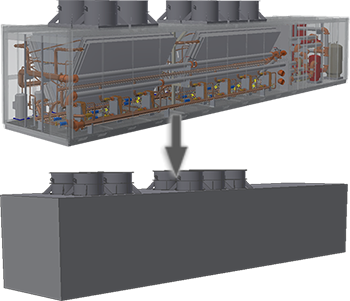

Zmniejszenie stopnia złożoności modelu zespołu pozwala zwiększyć wydajność w kolejnych procesach, chronić własność intelektualną lub używać modelu w jeszcze większych zespołach.

Nowości: 2022, 2026

Polecenie Uprość umożliwia utworzenie części z zespołu. Można określić komponenty i elementy, które mają zostać usunięte z uproszczonej części, lub użyć jednego z wbudowanych ustawień wstępnych.

Jakie są korzyści ze stosowania części uproszczonych?

• Łatwość użycia.
• Znaczące zmniejszenie wielkości pliku w przypadku dużych zespołów i złożonych części.
• Skrócenie czasu otwierania zespołu wykorzystującego uproszczone zastąpienie stanu modelu zespołu.
• Zwiększona wydajność przy przeglądaniu i pracy z dużymi zespołami i złożonymi częściami.
• Ochrona własności intelektualnej dzięki usunięciu elementów i komponentów wewnętrznych.

• Uproszczona powierzchnia złożona zachowuje wszystkie oryginalne wyglądy komponentów i może zachować inne cechy wizualne, takie jak grafika gwintu.
• Wszystkie części uproszczone przechowują właściwości masy pierwotnego zespołu, jeśli zostały one obliczone przed utworzeniem uproszczenia.
• Powierzchniowa część złożona nie uczestniczy w operacjach wykrywania interferencji i kolizji.
• Unikaj używania części złożonych w widokach przekrojów.

Punkty dostępu

Dostęp do polecenia Uprość w połączeniu ze standardowymi modelami zespołu programu Inventor jest możliwy z następujących lokalizacji:

• Karta Złóż panel Uproszczenie Uprość
• Przeglądarka: węzeł Stan modelu Nowe zastąpienie Uprość

Dostęp do polecenia Uprość w projektach architektonicznych jest możliwy z następujących lokalizacji:

• Menu Plik Eksportuj Eksportuj do pliku RVT — typ pliku wyjściowego jest ograniczony tylko do pliku .rvt.
• Karta Środowisko Zawartość BIM panel RVT Uprość i eksportuj — plik wyjściowy jest ograniczony tylko do pliku .rvt.
• Karta Środowisko Zawartość BIM panel RFA Zastąpienie uproszczeniem — tworzy zastąpienie zespołu. Zazwyczaj używane w połączeniu z poleceniem Eksportuj komponenty budowlane.

Panel właściwości Uprość zespoły

Panel właściwości składa się z grup elementów sterujących, pól wprowadzania danych i selektorów, które umożliwiają zmniejszenie liczby komponentów i elementów w uproszczonym modelu. Grupy są wyświetlane w zależności od opcji zdefiniowanych wcześniej w panelu właściwości.

Są to następujące grupy:

Przeznaczenie poszczególnych grup:

• Stan początkowy — umożliwia określenie stanu modelu, widoku projektu i widoku położenia, które mają być użyte w modelu uproszczonym.
• Powłoki — zastępuje komponenty powłoką, bazując na objętości ramki ograniczającej.
• Komponenty — umożliwia usunięcie części i komponentów poprzez bezpośredni wybór lub wskazanie wymiaru przekątnej ramki ograniczającej w celu usunięcia znajdujących się wewnątrz niej komponentów.
• Elementy — pozwala usuwać elementy według typu i/lub rozmiaru. Można również zachować wybrane elementy.
• *Wyjście * — opcje pliku wyjściowego to nowy plik IPT lub nowy zastępczy plik IPT. Nazwa pliku jest wyświetlana w ścieżce nawigacji u góry panelu właściwości. Dla tych typów plików dostępne są cztery opcje stylu.
• Właściwości zaawansowane — rzadziej używane ustawienia do zarządzania generowanym modelem uproszczonym.

Jak użyć części uproszczonej w stanie modelu?

Dostępne są trzy procedury, które pozwalają utworzyć część uproszczoną i użyć jej jako zastąpienia zespołu w stanie modelu:

• Utwórz część uproszczoną w zespole za pomocą polecenia Uprość. Otwórz zespół docelowy, rozwiń folder Stany modelu, kliknij prawym przyciskiem myszy folder Zastąpienia, rozwiń opcję Nowe zastąpienie, kliknij polecenie Wybierz plik części i przejdź do pliku części na dysku.
• Rozwiń folder Stany modelu w zespole źródłowym, kliknij prawym przyciskiem myszy folder Zastąpienia, rozwiń opcję Nowe zastąpienie i kliknij polecenie Uprość, aby utworzyć część uproszczoną i użyć jej jako aktywnego zastąpienia.
• Wybierz kartę Złóż panel Komponent polecenie Uprość, aby utworzyć część uproszczoną i użyć jej w zespole źródłowym jako aktywne zastąpienie.

Czy można edytować część uproszczoną?

Część uproszczona jest pochodnym plikiem części. Po utworzeniu uproszczonej części można zachować lub przerwać połączenie z plikiem źródłowym. Jeśli połączenie zostanie zachowywane, otwórz plik, a następnie w przeglądarce kliknij prawym przyciskiem myszy węzeł zespołu i wybierz polecenie Edytuj uproszczenie.
