A Importação de marca de revisão e o Assistente de marcas de revisão usam o Autodesk AI para identificar marcas de revisão e fornecer uma maneira de visualizar e inserir revisões de desenhos com menos esforço manual.
É possível importar as marcas de revisão como PDF, JPG ou PNG e serão sobrepostas ao desenho no ambiente de traço. As marcas de revisão no arquivo importado são automaticamente identificadas como texto, nuvens de revisão, tachados e instruções (como “mover” ou “rotacionar”). O Assistente de marcas de revisão permite inserir as marcas de revisão identificadas no desenho como texto ou nuvens de revisão ou usar as marcas de revisão para revisar o texto e a geometria existentes.
Importação de marca de revisão
Use a Importação de marca de revisão para inserir uma versão revisada do desenho na parte superior do arquivo original, para facilitar a visualização e a incorporação de alterações ao desenho. Por exemplo, se você tiver uma versão em PDF do desenho que tenha texto e notas de revisão adicionados, use Importação de marca de revisão para sobrepor o desenho revisado ao original. Ou, se você tiver uma versão impressa do desenho com notas de revisão escritas à mão, será possível tirar uma fotografia da versão impressa e, em seguida, importá-la como JPG ou PNG.
As marcas de revisão importadas são adicionadas como um novo traço no ambiente de traço. Use ABRIRPALETATRAÇO para abrir a paleta Traços e visualizar uma lista de traços no desenho.
O arquivo importado é automaticamente inserido e alinhado sobre o arquivo de desenho em um novo traço. O arquivo importado pode ser uma representação de todo o desenho ou somente uma parte do desenho. Se o arquivo importado não estiver alinhado corretamente, você poderá alinhar, mover, dimensionar ou rotacionar manualmente o arquivo importado.
Durante a visualização das marcas de revisão importadas, é possível alterar a transparência do plano de fundo para ajustar a visibilidade da marca de revisão importada.
Assistente de marcas de revisão
O Assistente de marcas de revisão identifica automaticamente as marcas de revisão como texto e nuvens de revisão. Após importar uma marca de revisão, ative TRAÇOATRAS para ativar o modo de traço que permite modificar o próprio desenho.

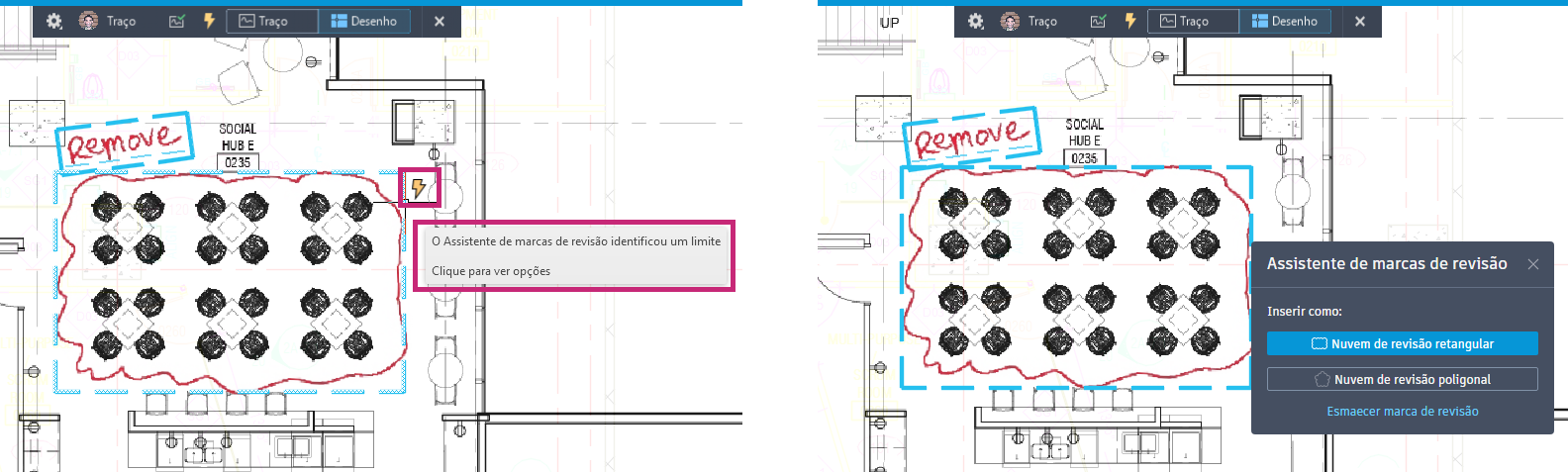

Clique em uma marca de revisão de texto e, em seguida, insira-a como textom ou uma linha de chamada múltipla ou use-a para atualizar o texto existente no desenho. Clique em uma marca de revisão de limite (por exemplo, um círculo desenhado à mão) e insira-a como uma nuvem de revisão. É possível editar o texto antes de inseri-lo, copiar o texto para a área de transferência ou usar Atualizar texto existente para substituir ou alterar o texto existente no desenho. O texto inserido, as linhas de chamada e as nuvens de revisão assumem as propriedades da camada atual e do estilo de texto atual.

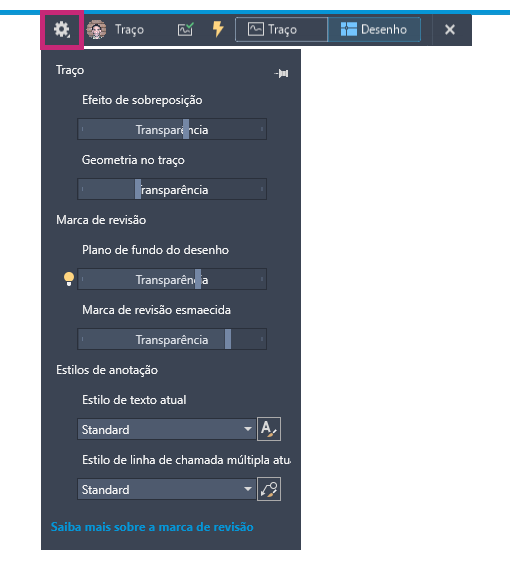

Use a opção Esmaecer marca de revisão para controlar a transparência das marcas de revisão individuais. A opção Marca de revisão esmaecida é útil para ocultar as marcas de revisão que já foram inseridas ou se houver uma marca de revisão que você deseja ignorar. Acesse o comando ESMAECERMARCADEREVISÃO na barra de ferramentas Traço ou na caixa de diálogo Assistente de marcas de revisão. Controle a transparência das marcas de revisão esmaecidas em Configurações de traço na barra de ferramentas Traço ou com a variável de sistema TRACEMARKUPFADECTL.
Práticas recomendadas para usar a Importação de marca de revisão
- A Importação de marca de revisão e o Traço funcionam melhor com desenhos 2D. As marcas de revisão não são facilmente identificadas em desenhos que são 3D ou que têm estilos visuais que não são de estrutura de arame.
- As imagens importadas são reduzidas para a resolução 4k. É recomendável que as marcas de revisão importadas não excedam a resolução do monitor de 4 k ou 144 dpi.
- Ao tirar fotografias de papel físico, certifique-se de que o papel esteja iluminado de forma clara e uniforme. Evite que sombras se formem no papel, incluindo dobras e vincos, e evite tirar fotografias onde a iluminação seja desigual ao longo da extensão do papel. As fotografias sombreadas ou não iluminadas uniformemente reduzirão a probabilidade de que a marca de revisão seja identificada com êxito como separada do desenho subjacente.
- Quando você tirar fotografias de papel físico, não inclua no plano de fundo objetos que não sejam a página de desenho. Se necessário, recorte a imagem na página física após a fotografia ter sido tirada. Se a marca de revisão estiver somente em uma pequena área do desenho, não será necessário incluir todo o desenho na fotografia, mas o AutoCAD geralmente fará um melhor trabalho de alinhamento automático da fotografia ao desenho quando uma parte maior do papel for incluída na imagem.
- Quando você tirar fotografias de papel físico, evite tirar de um ângulo agudo. Sempre que possível, tire fotografias com a câmera apontada para a página, diretamente acima do papel. As fotografias tiradas de ângulos agudos introduzirão distorção na imagem após ela ser importada para o AutoCAD, e o AutoCAD terá uma probabilidade menor de alinhar automaticamente essas imagens com o desenho. Ao contrário das distorções, a rotação da página na imagem não deve causar distorção e, em geral, não fará com que o AutoCAD seja menos bem-sucedido ao alinhar a imagem com o desenho. Por exemplo, não é necessário que o “topo” da página seja o “topo” da imagem.
Práticas recomendadas para usar o Assistente de marcas de revisão
- A Importação de marca de revisão funciona melhor quando a parte que não é de marca de revisão do arquivo importado é monocromática ou está em escala de cinza. Para obter um melhor desempenho, use desenhos importados que não contenham linhas ou regiões coloridas.
- A Importação de marca de revisão funciona melhor quando a marca de revisão é feita em uma cor sólida e opaca, como vermelho, e não preto ou azul escuro. As marcas de revisão em cores azul escuro ou preto ou as marcas de revisão que não sejam de cor clara ou opacas (como um lápis colorido ou um marcador) diminuirão a probabilidade de que a marca de revisão seja identificada com êxito como separada do desenho subjacente.
- Use digitalizações e fotografias de alta resolução. As imagens importadas com resolução reduzida podem reduzir a eficácia da ajuda de revisão.
Web e dispositivos móveis
Todos os recursos da Importação de marca de revisão estão disponíveis no aplicativo AutoCAD Web ou no aplicativo AutoCAD Mobile. O aplicativo AutoCAD Mobile também permite importar uma foto diretamente da câmera do dispositivo. Vá para e siga as etapas no dispositivo móvel para importar uma fotografia da marca de revisão.
