Sobre como editar topologias

Utilize os comandos de edição da topologia para fazer alterações em uma topologia sem perder a integridade da topologia. Se você utilizar os comandos de edição de objeto como ERASE ou STRETCH para modificar uma topologia, dados importante podem ser perdidos. Para reparar uma topologia editada com estes comandos, utilize a opção Atualizar.

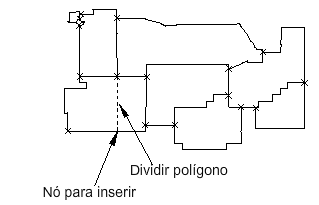

As edições nesta topologia de polígono consistem em Para adicionar um nó em uma topologia e, a seguir, em dividir o polígono com um vínculo.

Para editar uma topologia, os dados e a geometria da topologia devem ser carregados no desenho atual. Você somente pode editar uma topologia de cada vez, e a edição de uma topologia por múltiplos usuários não é permitida. Quando você carrega uma topologia, uma revisão verifica a integridade da topologia. Esta inspeção somente está preocupada com os dados da topologia, não com a geometria. Quaisquer objetos incompletos são registrados, porque somente objetos completos podem ser editados.

Para adicionar ou inserir objetos em uma topologia, o desenho atual deve estar onde a topologia foi criada. Se a topologia for criada em um desenho de origem, é necessário abrir aquele desenho para adicionar objetos na topologia. Torne a camada que contém os objetos de topologia como a atual para que os novos objetos tenham as mesmas propriedades dos objetos já na topologia.

Se você editar uma topologia e, a seguir, usar o comando Desfazer, a geometria alterada será restaurada para seu estado anterior, mas a topologia alterada permanecerá atual. Para executar mais edição na topologia, descarregue e recarregue a topologia. Isso se aplica à todas as funções de topologia.

Editar as topologias de mais de um desenho

Para editar uma topologia que se expande por mais de um desenho, você precisa editar a topologia no desenho na qual ela foi criada. Os outros desenhos serão anexados à este desenho. Primeiro, consulte a topologia no desenho e, a seguir, descarregue a topologia dos desenhos de origem e recupere a topologia no desenho atual. Você pode editar parte de uma topologia ao consultar apenas a parte que desejar, mas os comandos de edição da topologia não permitem editar as arestas de uma topologia ou uma topologia incompleta.

A opção mais segura é a de usar uma consulta para recuperar toda a topologia. No entanto, se a topologia for grande, isso pode prejudicar o desempenho. Em topologias grande, consulte a área para edição e o suficiente de uma área ao redor da área de edição para garantir que os objetos a serem editados estejam completos.

Editar uma topologia de rede

Para modificar uma topologia de rede, por exemplo, a adição de uma nova tubulação em uma rede de água, é possível adicionar os nós e vínculos de uma topologia de rede existente e, a seguir, selecionar Atualizar a topologia para incluir a nova tubulação.

Antes de editar um objeto de topologia, assegure que a camada que contém os objetos de topologia seja a camada atual.
