As ações de limpeza de desenho podem ser usadas para detectar erros no mapa (por exemplo, objetos duplicados, não prolongados ou objetos com comprimento zero), simplificar mapas 2D complexos, e erradicar e complementar polilinhas 3D. Como a Limpeza de desenho pode alterar seus dados, faça uma cópia de segurança dos dados antes de limpar um mapa.
Para obter melhores resultados, execute ações de limpeza individualmente ou com um mínimo de outras ações.
A tabela a seguir mostra exemplos de problemas que a Limpeza de desenho poderá corrigir.
| Antes da limpeza do desenho | Após a limpeza do desenho | Descrição do problema | Ação de limpeza |
|---|---|---|---|
|
|
Objetos duplicados | Excluir duplicados |
|
|
Objetos curtos | Apagar objetos curtos |
|
|
Objetos com intersecção | Quebrar objetos efetuando a intersecção |
|
|
Não prolongados | Estender não prolongados |
|
|

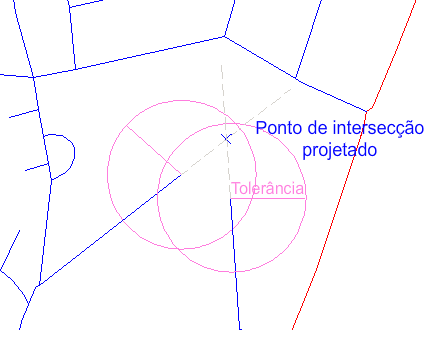

Os objetos podem ser estendidos ao longo de seus caminhos naturais para a intersecção em um ponto projetado | Intersecção aparente |
|
|
Cluster do nó | Snap aos nós agrupados |
|
|
Pseudo nós | Dissolver pseudo nós |
|
|
Soltos ou prolongados | Apagar objetos soltos |
|
|
Simplificar o objeto linear 2D | Simplificar objetos |
|
|
Objetos com comprimento zero | Objetos com comprimento zero. |
|
|
|
Excesso ou insuficiência de vértices em uma polilinha 3D | Erradicar polilinhas |
Ordem das ações de limpeza
A ordem das ações de limpeza pode produzir resultados diferentes. Especifique a ordem ao mover as ações de limpeza para cima ou para baixo na lista. A ação no topo da lista é executada primeiro.
Definir as opções de limpeza
Definir as opções de limpeza para cada ação individualmente. Para obter mais informações, consulte os tópicos individuais da Ajuda sobre cada ação de limpeza.
Limpeza da topologia
Alguns tipos de erros devem ser corrigidos antes de criar uma topologia. A tabela a seguir indica os erros de dados que devem ser considerados quando você estiver criando uma topologia de rede ou de polígono. As topologias do nó não costumam exigir limpeza.
| Erro | Topologia da rede | Topologia do polígono |
|---|---|---|
| Duplicados | É preciso remover | É preciso remover |
| Objetos lineares curtos | Pode remover | Pode remover |
| Objetos lineares que efetuam a intersecção | Verifique a validade. Consulte Para criar uma topologia de rede. | É preciso remover |
| Não prolongados | É preciso remover | É preciso remover |
| Cluster do nó | É preciso remover | É preciso remover |
| Pseudo nós | Pode remover | Pode remover |
| Soltos ou prolongados | Verifique a validade. Pode remover | É preciso remover |
| Simplificar objetos lineares | Pode aplicar | Pode aplicar |
| Objetos com comprimento zero | É preciso remover | É preciso remover |
Além disso, se você tiver polilinhas fechadas (polígonos) nas quais os centroides estejam ausentes, deverá criar os centroides para as mesmas antes de usá-las na topologia.
Notas
- A Limpeza de desenho afeta os objetos em camadas que estão desativadas. Isso não afeta os objetos em camadas que estão CONGELADAS. Recomenda-se que você use a limpeza do desenho com base em camada a camada ou em conjuntos seletivos de camadas. Evite usar a limpeza automática para todos os objetos em todas as camadas.
- Todas as ferramentas exceto Erradicar polilinhas trabalham em duas dimensões, ignorando os valores Z. Quando você utiliza as ferramentas 2D, os dados Z (indicando elevações) podem ser perdidos quando os objetos do processamento estiverem em diferentes elevações.
