Essa opção permite alterar os eixos estruturais que já estão definidos.
Para alterar um eixo de estrutura:
- Realce a descrição do eixo.
- Clique com o botão direito do mouse e selecione Propriedades do objeto no menu de atalho.

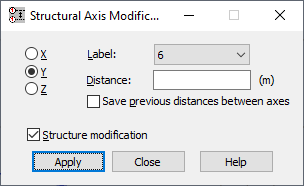

A caixa de diálogo apresenta as opções a seguir.
- Grupos de eixos da estrutura: X, Y, Z. Após selecionar a opção X, Y ou Z, os eixos perpendiculares ao eixo X, Y ou Z, respectivamente, podem ser alterados.
- Legenda. Exibe uma lista na qual é possível selecionar a descrição (legenda) de um eixo de estrutura a ser alterado.
- Distância. Especifica o valor de deslocamento para o eixo da estrutura. Nota: O valor da distância pode ser positivo ou negativo. O valor das distâncias definido ao alterar a localização do eixo não pode ser maior que a distância entre os eixos da estrutura mais próxima (ou seja, o eixo da estrutura nº 3 não pode ser colocado antes do eixo nº 2).
- Salvar distâncias anteriores entre eixos. Quando selecionada, após alterar a localização do eixo estrutural, sua distância do próximo eixo permanece a mesma. Além disso, as distâncias entre os outros eixos estruturais são iguais às anteriores. Como resultado, os eixos estruturais subsequentes (localizados no lado direito do eixo selecionado para eixos verticais ou acima do eixo selecionado para eixos horizontais) são movidos pelo valor em Distância.
- Modificação de estrutura. Quando selecionada e se você alterar a localização de um eixo da estrutura, a geometria da estrutura também será atualizada. A localização do nó e o comprimento da barra são ajustados para a nova localização do eixo da estrutura.
Após um grupo de eixos de estrutura apropriado ser selecionado, a legenda ser atribuída ao eixo selecionado e outras opções serem definidas, o eixo da estrutura é alterado.
