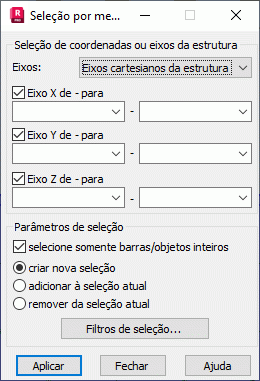

Essa opção seleciona elementos de estrutura usando uma grade definida de eixos de estrutura. Clicar no menu Editar > Selecionar especial > Eixos de estrutura exibe a seguinte caixa de diálogo:
Na parte superior da caixa de diálogo, é possível selecionar o tipo de eixos da estrutura (cartesiano ou cilíndrico). Também é possível determinar o intervalo para selecionar elementos de estrutura ao longo dos eixos X, Y e Z do sistema de coordenadas global. Você precisa especificar as posições inicial e final dos eixos da estrutura definindo o intervalo para selecionar barras ou objetos.
Na parte inferior da caixa de diálogo, as seguintes opções permitem determinar os parâmetros de seleção usando eixos de estrutura:
- Quando somente barras/objetos inteiros estão selecionados, somente as barras da estrutura ou os objetos que estão totalmente dentro do intervalo de seleção dos eixos da estrutura estão selecionados. Se essa opção estiver desmarcada, serão selecionados os objetos ou as barras de estrutura que estão posicionados pelo menos parcialmente dentro do intervalo de seleção de eixos de estrutura.
- Os seguintes modos de seleção estão disponíveis:
- Quando Criar nova seleção está selecionado, as barras ou os objetos selecionados no intervalo de eixos da estrutura criam uma nova seleção. Se já existir uma seleção de barra ou objeto; ela será substituída por uma nova seleção.
- Quando Adicionar à seleção atual está selecionado, as barras ou objetos selecionados no intervalo de eixos da estrutura são adicionados à barra ou à seleção de objeto existente.
- Quando Remover da seleção atual está selecionado, a seleção de barra ou objeto existente é removida. Nenhuma barra ou objeto está selecionado.
Clicar em Filtros de seleção abrirá a caixa de diálogo Filtro de seleção gráfica.
