Estruturas e módulos de projeto

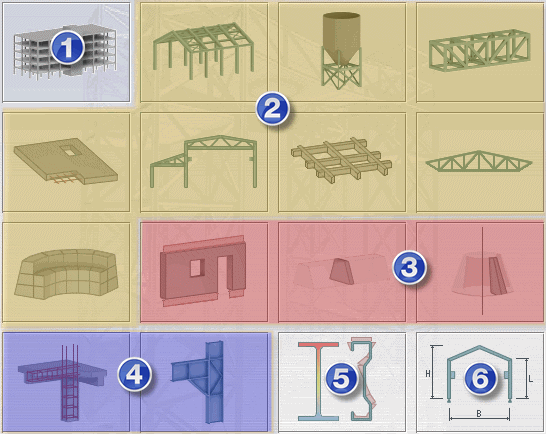

Ao criar um novo projeto, é possível escolher entre uma variedade de estruturas ou módulos de projeto. O layout do aplicativo é atualizado dependendo da seleção.

Acesso

• Clique em Arquivo Novo projeto.

1. Projeto de construção

A construção não é um tipo de estrutura, mas um modelo que facilita a definição desse tipo de estrutura. As coordenadas disponíveis e os graus de liberdade nodais para a construção são idênticos aos das cascas.

2. Tipos de estrutura

Diversos tipos de estruturas estão disponíveis.

Nota: Não é possível combinar modelos de barras 3D, ou seja, modelos de estrutura 3D, com uma placa, uma estrutura de deformação de plano ou uma estrutura de tensão plana.

3. Estruturas de deformação de plano e estruturas axissimétricas

As estruturas de deformação do plano e as estruturas axissimétricas presumem uma dimensão transversal de um metro, independentemente da unidade de comprimento definida nas Preferências do trabalho.

Isso significa que um setor de estrutura com uma espessura de 1 m é modelado e que afeta a interpretação de cargas e reações. Por exemplo, se a unidade de força [N] e a unidade de comprimento [mm] estiverem selecionadas:

• uma carga linear será tratada como uma pressão de valor 1 [N/mm/m] = 1000 [N/mm2].
• uma carga concentrada será tratada como uma carga linear de valor 1 [N/m] em vez de [N/mm].
• A soma das reações será interpretada de forma análoga (sempre no comprimento de 1 m).

O módulo axissimétrico permite definir a seção transversal de um sólido em vez de modelar o sólido inteiro. Essa seção transversal representa a interseção de um sólido por meio de um plano médio, que é definido por um eixo de rotação, ou seja, o eixo de simetria.

sólido axissimétrico

Na figura acima, o eixo Z global é o eixo de simetria do sólido. No programa, um eixo estrutural auxiliar marca a posição desse eixo de simetria. A coordenada X desse eixo é igual a zero.

seção transversal

A seção transversal é definida no lado positivo do eixo X, ou seja, à direita do eixo de simetria.

4. Projeto dos módulos de normas

Os módulos Projeto de elementos de CA e Projeto de conexão permitem criar elementos de estrutura de CA e conectores de aço.

5. Projeto de seção

O módulo Definição de seção permite especificar as definições de seção de barra para seções de paredes sólidas e/ou finas.

6. Estrutura paramétrica

O módulo Estrutura paramétrica permite criar estruturas típicas, como estruturas 3D de quadro simples.
