Os parâmetros de uma análise sísmica da estrutura dependem da norma sísmica usada durante os cálculos de uma estrutura influenciada por cargas sísmicas.
Selecione a norma sísmica canadense NBC 2020 na caixa de diálogo Nova definição de caso ou clique em Parâmetros na caixa de diálogo Tipo de análise.
- Clique em Ferramentas
Preferências do trabalho Normas de projeto.
- Na seção Cargas, selecione NBC do Canadá 2020 no menu Cargas sísmicas.
- Clique em Análise Tipos de análise.
A caixa de diálogo Tipos de análise é aberta.
- Clique em Nova. A caixa de diálogo Nova definição de caso é aberta.
- Selecione Sísmica, escolha NBC do Canadá 2020 e clique em OK.

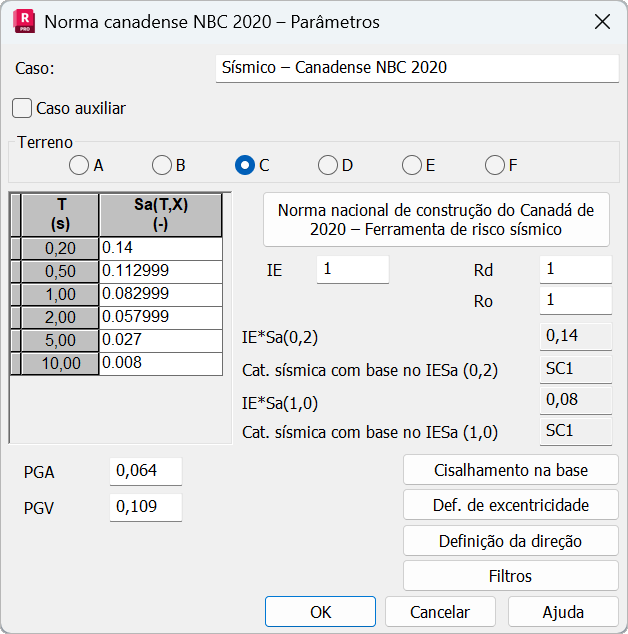

A caixa de diálogo Parâmetros é aberta.
Parâmetros de norma
- As classificações de terreno para o solo (A, B, C, D, E, F) em conformidade com a Tabela 4.1.8.4.-A e 4.1.8.4.-B.
- Espectro
É necessário especificar os valores de espectro Sa(0.2), Sa(0.5), Sa(1.0), Sa(2.0), Sa(5.0), Sa(10.0) de acordo com o Artigo 4.1.8.1 para a localização do terreno.
É possível acessar o site oficial da NBCC: Norma nacional de construção do Canadá de 2020 – Ferramenta de risco sísmico clicando no botão. Essa página permite obter os valores necessários para definir o espectro e os valores de coeficiente com base em dados básicos como localização e classe de solo do terreno. Para transferir os valores da tabela de definição de espectro na página da Web para a tabela de definição no Robot Structural Analysis,é possível usar a operação de copiar e colar.
É possível acessar e copiar valores de espectro de acordo com o Artigo 4.1.8.1 – Sa(0.2), Sa(0.5), Sa(1.0), Sa(2.0), Sa(5.0), Sa(10.0) ou valores adicionais Sa(0.1), Sa(0.3). Os valores do espectro para um período específico S(Ta) são obtidos por interpolação linear entre esses valores.
- Coeficientes:
- O IE (fator de importância de terremoto) está em conformidade com a tabela 4.1.8.5._A
- Os fatores Rd (fator de modificação de força relacionada à ductilidade) e Ro (fator de modificação de força relacionada à resistência) em conformidade com a Tabela 4.1.8.9.
- Fatores calculados para fins informativos
- Fator PGA – Aceleração de pico do solo, conforme definido na Sentença 4.1.8.4.(1).
- Fator PGV – Pico de velocidade do solo, conforme definido na Sentença 4.1.8.4. (4).
- Valor de IE*Sa(0.2) e categoria sísmica correspondente para construções de acordo com a Tabela 4.1.8.5-B
- Valor de IE*Sa(1.0) e categoria sísmica correspondente para construções de acordo com a Tabela 4.1.8.5-B
Nessa caixa de diálogo, também é possível acessar e modificar a Definição de direção, Filtros.
Clique em Cisalhamento base para abrir a caixa de diálogo Cisalhamento base. Aqui é possível selecionar como levar em conta a força de cisalhamento base: calcule-a de acordo com as provisões da norma sísmica 4.1.8.11.(3d) ou especifique o valor.
É possível examinar todos os parâmetros de entrada e a distribuição da força de cisalhamento de base nas Notas de cálculo (abra Análise > Notas de cálculo > Nota simplificada/completa)
