Seção padrão

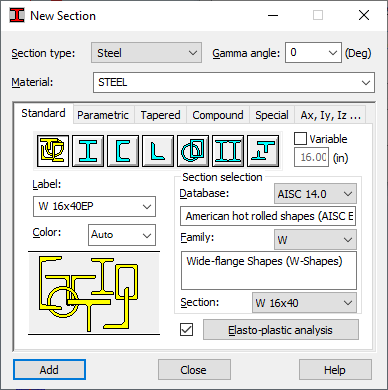

A guia Padrão na caixa de diálogo Nova seção permite selecionar uma seção em um banco de dados.

O seguinte está disponível nessa guia:

• Legenda – Especifica a legenda (nome) para uma seção (uma legenda padrão é fornecida automaticamente, como W 16x40).
• Cor – Especifica a cor da seção.
• Tipo de seção – Conjunto de opções para selecionar o tipo de seção apropriado.
• Seção – Especifica o banco de dados de seção, a família de seção e uma única seção da família selecionada.
• Tipo de membro – Especifica o tipo de membro predefinido.
• Ângulo gama – Especifica o ângulo gama da seção.
• Diagrama que mostra o tipo de seção selecionado.

Para adicionar uma seção à lista ativa:

• Selecione a opção apropriada na lista Tipo de seção. Como resultado, o banco de dados de perfis é filtrado nos campos de seleção Seção.
• Selecione o tipo de filtragem (os nomes das seções e suas legendas padrão são fornecidos entre parênteses):
  • SEÇÃO I (como HEB, IPE etc.)
  • SEÇÃO C (como C, CE etc.)
  • ÂNGULO (como LN, LNP, LR etc.)
  • TUBO SÓLIDO (como RK, RO, RPA etc.)
  • SEÇÕES COMPLEXAS
  • OUTRAS SEÇÕES (como HEBT, IPT etc.)
• Quando o tipo de seção apropriado é selecionado (clicando em um ícone na parte superior da caixa de diálogo), nos campos de seleção Seção, uma determinada seção pode ser inserida na seguinte ordem: banco de dados de seção, família de seção e seção.
• As famílias de seção são exibidas no campo Família de acordo com o filtro. Selecionar Tudo exibe as seções de todas as famílias com base no filtro.
• Atribua qualquer tipo de membro do campo Tipo de seção à seção selecionada.
• Especifique o ângulo GAMA.
• Atribua uma legenda à seção ou use a legenda padrão.
• Clique em Adicionar.

Acima do campo de seleção Seção está a opção Variável. Somente está disponível para determinados tipos de seção (seções H e tubos). Permite definir uma variável de seção ao longo de um comprimento do membro. Selecionar essa opção ativa o campo à direita.

Para definir uma seção variável:

• Selecione uma seção, como HEA 200.
• Selecione a opção Variável.
• Insira o valor da dimensão relevante (altura da seção para seções H, diâmetro da seção para tubos). Para uma extremidade do membro, insira, por exemplo, 30 cm. O nome da seção é alterado porque o Robot adiciona um elemento de nome que indica que a seção é variável.
• Clique em Adicionar.

Isso define uma seção com as propriedades de uma seção HEA200 em seu início e com as propriedades inseridas para sua extremidade. A altura da seção HEA é alterada de forma linear ao longo do comprimento do membro. As dimensões restantes da seção não são alteradas.

A análise elastoplástica está na parte inferior da caixa de diálogo. Por padrão, ela não está disponível (uma seção é uma seção elástica). A análise elastoplástica está disponível quando a opção ao lado dela é selecionada. Clicar em Análise elastoplástica abre a caixa de diálogo para especificar os parâmetros da análise elastoplástica.

A análise elastoplástica se torna disponível para um membro quando a propriedade elastoplástica é atribuída a uma seção.
