Essa opção atribui seções a membros da estrutura. Abra a caixa de diálogo Seções usando um dos seguintes métodos:
- Clique no menu Geometria > Propriedades > Seções.
- Clique em
.
- No layout SEÇÕES E MATERIAIS.

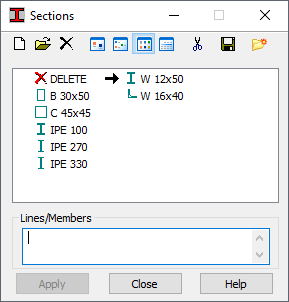

A caixa de diálogo Seções atribui seções diretamente aos membros da estrutura. Ele tem:
- Campo Lista ativa – Lista de seções definidas por um usuário. Essas seções podem ser atribuídas a membros da estrutura.
- Campo Seleção ativa (Linhas/Membros) – Exibe a seleção atual de membros da estrutura. Qualquer seção da lista ativa pode ser atribuída aos membros selecionados.
- Botões padrão (Aplicar, Fechar e Ajuda).
A lista ativa apresenta informações sobre a legenda e o tipo de seção.
Os ícones a seguir estão na parte superior da caixa de diálogo.
– Adiciona um novo tipo de seção ou permite selecionar uma seção em um banco de dados de seção (Nova definição de seção).
– Permite selecionar uma seção de um banco de dados de seção (Seleção de uma seção de membro em um banco de dados de seção disponível).
– Exclui um tipo de seção da lista ativa.
,
,
e
– Exibe a lista de tipos de seção ativos como: ícones grandes, ícones pequenos, uma lista curta ou como uma lista completa.
– Exclui todos os tipos de seção da lista ativa que não estão na estrutura.
– Permite salvar a seção realçada na lista ativa em um banco de dados. Quando clicada, a caixa de diálogo Salvar no banco de dados é aberta, permitindo selecionar o banco de dados para salvar a seção.
– Abre a caixa de diálogo Gerenciador de legenda.
Quando a lista completa é selecionada, os parâmetros das seções são exibidos:
- Se x for exibido na segunda coluna, essa seção já foi usada na estrutura.
- O material padrão para a seção é exibido na terceira coluna.
- O valor do ângulo gama é exibido na quarta coluna.
De forma semelhante à caixa de diálogo para definir apoios, o processo de atribuição de seções a membros de estrutura tem duas etapas:
- Definir um tipo de seção
Se a lista de tipos de seção ativa estiver vazia ou um novo tipo de seção for adicionado à lista ativa, clique em Nova seção:
- Se não for selecionado nenhum dos tipos de seção, clicar em abrirá a caixa de diálogo para definir um novo tipo de seção. Os campos são preenchidos com a última definição de seção (exceto para o campo Legenda) ou são definidos os parâmetros padrão.
- Se um tipo de seção estiver selecionado, clicar em abrirá a caixa de diálogo para definir um novo tipo de seção. Todos os campos, exceto Legenda, são preenchidos com o tipo realçado.
Também é possível abrir a caixa de diálogo para definir uma nova seção clicando duas vezes em um elemento na lista de seções. A caixa de diálogo Nova seção é aberta com todos os campos preenchidos de acordo com o tipo de seção selecionado. Clique em Adicionar (ou pressione Enter) para adicionar a nova seção à lista (ou atualizar a lista). Se a legenda não mudar, uma mensagem de aviso será exibida.
- Se não for selecionado nenhum dos tipos de seção, clicar em
- Atribuir uma seção aos membros da estrutura.
Para excluir uma seção atribuída a um membro da estrutura, na estrutura:
- Clique em
na lista de seção ativa.
- Selecione um objeto na estrutura da qual deseja excluir a seção.
Não é possível modificar esse tipo de seção; ele é atribuído da mesma forma que a seção para um elemento de estrutura.
Após a seção ser adicionada, seu símbolo será exibido.
