Edição complexa

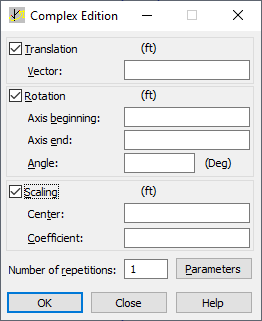

Abra a caixa de diálogo Edição complexa clicando no menu Editar > Edição complexa.

Use essa opção para combinar operações de edição (translação, rotação e dimensionamento) para os nós/objetos previamente selecionados de uma estrutura projetada.

Para definir a edição complexa de nós ou objetos selecionados em uma estrutura, primeiro decida quais operações são executadas durante a edição complexa.

A caixa de diálogo apresenta as seguintes seções:

Conversão

Selecionar esta opção inclui a operação de translação na edição complexa.

• Vetor – Especifica o vetor de translação, usando um dos métodos:

  Graficamente – Use o cursor em forma de cruz para indicar o início e o término do vetor de translação ou os nós correspondentes ao início e ao término do vetor. O campo exibe automaticamente as coordenadas dos pontos ou os números dos nós relevantes.

  Manualmente – Insira as coordenadas do vetor de translação ou os números dos nós correspondentes que definem o vetor de translação.

Rotação

Selecionar essa opção inclui a operação de rotação na edição complexa.

• Início do eixo – Especifica o início do eixo de rotação, usando um dos métodos:

  Graficamente – Use o cursor em forma de cruz para indicar o início do eixo ou o nó correspondente ao início do eixo. O campo exibe automaticamente as coordenadas do ponto ou o número do nó relevante.

  Manualmente – Insira as coordenadas para o início do eixo de rotação ou o número do nó correspondente.

• Final do eixo – Especifica o final do eixo de rotação, usando um dos métodos:

  Graficamente – Use o cursor em forma de cruz para indicar a extremidade do eixo ou o nó correspondente ao término do eixo. O campo exibe automaticamente as coordenadas do ponto ou o número do nó relevante.

  Manualmente – Insira as coordenadas para o fim do eixo de rotação ou o número do nó correspondente.

• Ângulo – Especifica o valor do ângulo de rotação, usando um dos métodos:

  Graficamente – Use o cursor do mouse para especificar o ângulo de rotação.

  Manualmente – Insira o valor do ângulo no campo.

Escala

Selecionar essa opção inclui a operação de dimensionamento na edição complexa.

• Meio – Especifica o centro homotético, usando um dos métodos:

  Graficamente – Use o cursor do mouse para indicar um ponto com o cursor em forma de cruz. O campo exibe automaticamente as coordenadas do ponto ou o número do nó relevante.

  Manualmente – Insira as coordenadas de um ponto ou o número do nó correspondente que define o centro homotético.

• Coeficiente – Especifica o coeficiente homotético, usando um dos métodos:

  Graficamente – Use o cursor do mouse para indicar a proporção mútua (presumindo a forma de dois vetores) entre os vetores. O primeiro vetor é enraizado no ponto correspondente ao centro homotético. O campo exibe automaticamente a proporção mútua entre os comprimentos do vetor.

  Manualmente – Insira o valor do coeficiente homotético.

Nota: Quando o Dimensionamento estiver incluído na edição complexa, selecione a opção Atualizar parâmetros de edição para Dimensionamento, na caixa de diálogo Parâmetros (aberta ao clicar em Parâmetros). Dependendo de onde a opção Dimensionamento é exibida, será a primeira, segunda ou terceira operação. Isso atualiza o centro de dimensionamento para edição complexa. Por exemplo, translação e dimensionamento repetidos resultam na execução de operações sucessivas de escala para as posições sucessivas do centro de dimensionamento, movendo o centro original pelos vetores de translação.

Para concluir a definição de edição complexa, defina o número de repetições e determine parâmetros adicionais. Clicar no botão Parâmetros abre uma caixa de diálogo adicional.

Clicar no botão Aplicar executa a edição complexa nos nós, nas barras ou nos objetos na estrutura atual.
