Parâmetros de edição

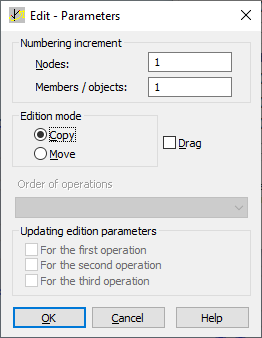

Quando Parâmetros é clicado na caixa de diálogo Edição complexa ou Transf. do sistema de coordenadas, a caixa de diálogo a seguir é exibida. Use a caixa de diálogo Editar parâmetros para definir parâmetros adicionais para edição complexa ou para a transformação de um sistema de coordenadas.

A parte superior da caixa de diálogo apresenta as seguintes opções que são usadas para edição complexa e transformação de um sistema de coordenadas:

• Incremento de numeração:

  Nós – Especifica o incremento de numeração para os nós em uma estrutura. Define a numeração para os nós recém-criados.

  Membros/objetos – Especifica o incremento de numeração para os membros ou objetos em uma estrutura. Define a numeração para os membros ou objetos recém-criados.

• Modo de edição:

  Copiar – Quando selecionado, a edição de qualquer nó, membro ou objeto cria um novo nó, membro ou objeto. Os objetos originais permanecem inalterados.

  Mover – Quando selecionado, a edição de qualquer nó, membro ou objeto move o nó, membro ou objeto. Os objetos originais alteram sua posição na estrutura.

  Arrastar – Essa opção permite ativar e desativar o arraste durante uma operação de edição complexa ou transformação de um sistema de coordenadas. Quando selecionada, o Robot cria novos membros entre os novos nós de estrutura que foram criados durante a edição e os nós originais. Os membros são numerados automaticamente.

No meio da caixa de diálogo, há o campo Ordem das operações, no qual é possível especificar a ordem das operações de edição.

Na parte inferior da caixa de diálogo, o campo Atualizando parâmetros de edição apresenta as seguintes opções:

• Para a primeira operação – Quando a opção está selecionada, os parâmetros definidos para a primeira operação de edição são atualizados após cada operação de edição.
• Para a segunda operação – Quando a opção está selecionada, os parâmetros definidos para a segunda operação de edição são atualizados após cada operação de edição.
• Para a terceira operação – Quando a opção está selecionada, os parâmetros definidos para a terceira operação de edição são atualizados após cada operação de edição.

Nota: Quando o Dimensionamento estiver incluído na edição complexa, selecione a opção Atualizar parâmetros de edição para Dimensionamento, na caixa de diálogo Parâmetros (aberta ao clicar em Parâmetros). Dependendo de onde a opção Dimensionamento é exibida, será a primeira, segunda ou terceira operação. Isso atualiza o centro de dimensionamento para edição complexa. Por exemplo, translação e dimensionamento repetidos resultam na execução de operações sucessivas de escala para as posições sucessivas do centro de dimensionamento, movendo o centro original pelos vetores de translação.

O funcionamento das opções no campo Atualizando parâmetros de edição é descrito no exemplo.
