Defina uma barra (no plano XZ) determinada pelos seguintes nós:
- Coordenadas do início (0,0,0).
- Coordenadas do fim (10,0,0).

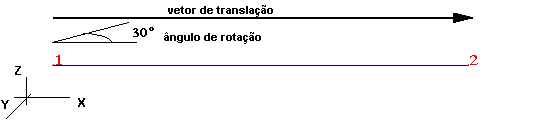

A barra passa por uma edição complexa (translação e rotação, consulte a imagem a seguir). Os seguintes parâmetros de edição são usados no exemplo:
- Vetor de translação: (10,0 ,0)
- Parâmetros de rotação:
- O eixo de rotação passa pelo nó 1: início do eixo (0,0,0), fim do eixo (0,1,0)
- Ângulo de rotação: 30 graus
- Número de repetições = 6
Caso 1
Parâmetros adicionais:
- Modo de edição: copiar
- Ordem das operações: translação, rotação
- Atualização dos parâmetros de edição para a primeira operação – desmarcado
- Atualização dos parâmetros de edição para a segunda operação – desmarcado

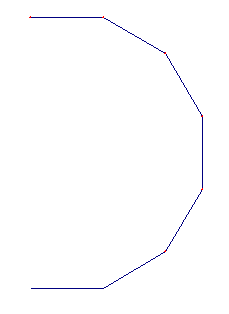

Ao executar as operações, são geradas as barras mostradas na imagem a seguir.
Caso 2
Parâmetros adicionais:
- Modo de edição: copiar
- Ordem das operações: rotação, translação
- Atualização dos parâmetros de edição para a primeira operação – desmarcado
- Atualização dos parâmetros de edição para a segunda operação – desmarcado

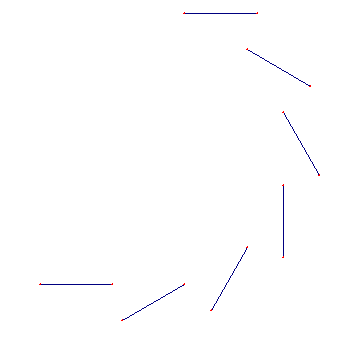

Ao executar as operações, são geradas as barras mostradas na imagem a seguir.
Caso 3
Parâmetros adicionais:
- Modo de edição: copiar
- Ordem das operações: translação, rotação
- Atualização dos parâmetros de edição para a primeira operação – desmarcado
- Atualização dos parâmetros de edição para a segunda operação – desmarcado

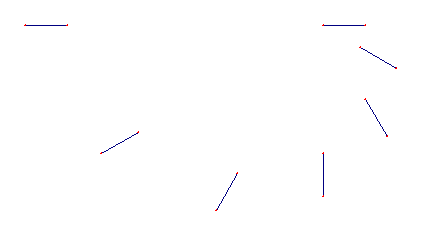

Ao executar as operações, são geradas as barras mostradas na imagem a seguir.

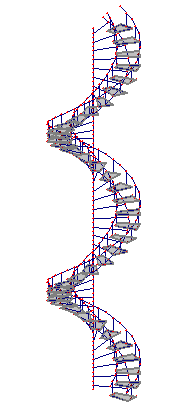

A opção de edição complexa permite criar de forma muito rápida e simples o seguinte modelo de escadas:
