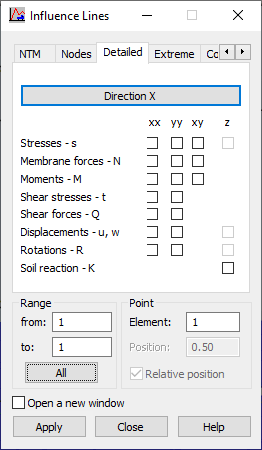

Após a guia Detalhado ter sido selecionada na caixa de diálogo Linha de influência, será exibido o seguinte.
As opções na caixa de diálogo permitem indicar uma quantidade relacionada à superfície (definida para uma placa ou estrutura de casca) para a qual as linhas de influência são apresentadas:
- Tensões no sistema de coordenadas local relacionado aos elementos sxx, syy, sxy e sz
- Forças de membrana no sistema de coordenadas local relacionado aos elementos Nxx, Nyy e Nxy
- Momentos no sistema de coordenadas local relacionado aos elementos Mxx, Myy e Mxy
- Tensões de cisalhamento no sistema de coordenadas local relacionado aos elementos txx e tyy
- Forças de cisalhamento no sistema de coordenadas local relacionado aos elementos Qxx e Qyy
- Deslocamentos no sistema de coordenadas local relacionado aos elementos uxx, uyy e w
- Rotações no sistema de coordenadas local relacionado aos elementos Rxx, Ryy e Rz
- Reação do solo Kz
A parte superior da caixa de diálogo apresenta o botão Direção. Permite definir a direção principal do sistema de coordenadas (direção do eixo x). Todos os valores resultantes são calculados nesse sistema de coordenadas rotacionado. Selecione a direção na caixa de diálogo Direção, onde é possível selecionar qualquer vetor que define a direção principal para determinar os resultados dos cálculos dos elementos de superfície. O vetor selecionado é projetado no elemento, que define a direção local do eixo x. Existe uma limitação para selecionar a direção. O vetor principal não pode ser perpendicular ao elemento (isto é, paralelo ao eixo z local). Se você selecionar essa direção (a projeção do vetor é um ponto), todos os resultados serão zero.
