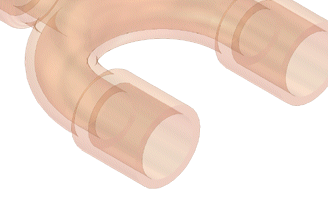

Разработка деталей труб и трубопроводов

По завершении создания пользовательских фитингов или компонентов и их преобразования в параметрический ряд можно воспользоваться командой "Разработка труб и трубопроводов", чтобы подготовить деталь к публикации в библиотеке инструментов. В качестве фитинга также можно создать и опубликовать обычную деталь (не параметрический ряд).

По завершении разработки можно опубликовать параметрический ряд труб и трубопроводов и обычные компоненты в библиотеке элементов.

Примечание. Разработанные компоненты, не включенные в библиотеку, могут быть вставлены непосредственно в сборку труб и трубопроводов с помощью команды «Вставить фитинг», доступной на вкладке «Ветвь трубопровода».

Детали каких типов можно разрабатывать и публиковать?

Можно выполнять разработку и публикацию всех стандартных типов деталей, таких как адаптеры, крестовины, отводы, фланцы и так далее, имеющих заданное по умолчанию число соединений. Обычные детали нельзя разрабатывать в качестве деталей водопровода. Если разрабатываемую деталь нельзя отнести ни к одному из доступных типов фитинга, следует использовать тип "Другое".

Тип элемента

Соединения по умолчанию

Фитинги/короба

Адаптеры

2

Фитинг

Втулки

2

Фитинг

Заглушки

1

Фитинг

Соединительные элементы

2

Фитинг

Муфты

2

Фитинг

Крестовины

4

Фитинг

Отводы

2

Фитинг

Фланцы

2

Фитинг

Уплотнения

2

Фитинг

Шланговые фитинги

2

Фитинг

Вставки

2

Фитинг

Ниппели

2

Фитинг

Гайки

2

Фитинг

Вставки

1

Фитинг

Переходы

2

Фитинг

Двойные сгибы

2

Фитинг

Тройники

3

Фитинг

Штуцеры

2

Фитинг

Клапаны

2

Фитинг

Y-образные сгибы

3

Фитинг

Шланги

2

Короб . Этот тип недоступен при разработке обычных деталей труб и трубопроводов.

Трубы

2

Канал. Этот тип недоступен при разработке обычных деталей труб и трубопроводов.

Патрубки

2

Канал. Этот тип недоступен при разработке обычных деталей труб и трубопроводов.

Прочее

2

Фитинг. Этот тип используется, если разрабатываемую деталь нельзя отнести ни к одному доступному типу фитинга.

Ветви

2

Фитинг. Включает одну субкатегорию, "Сварной шов".

Как разрабатываются детали труб и трубопроводов?

Параметрические ряды труб и трубопроводов можно разрабатывать и публиковать в качестве труб или соединений. При разработке параметрических рядов труб и трубопроводов указываются следующие параметры:

Обычные детали можно разрабатывать и публиковать только в качестве фитингов. При разработке обычных деталей указывается следующее:
