Работа с текстом и выносками

Используйте текстовые команды для добавления текста на выноске и текста пояснения к 3D-модели.

Новые возможности версий 2022, 2023, 2024.1, 2025

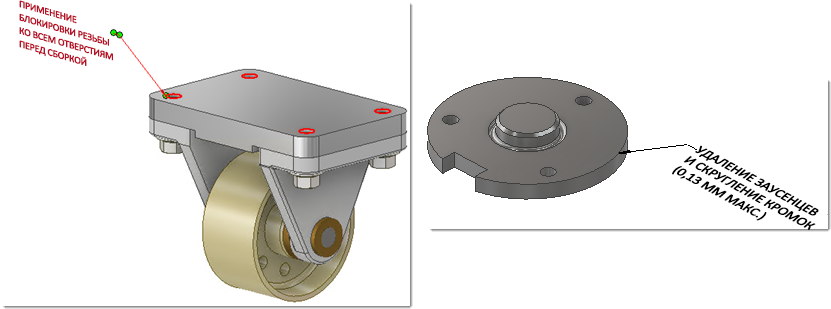

Добавление или редактирование линии выноски с текстом

По умолчанию текст на выноске создается с одним сегментом выноски. Чтобы создать дополнительные сегменты выноски, запустите команду, щелкните правой кнопкой мыши и нажмите «Выноска с одним сегментом», чтобы отменить выбор этого параметра.

1. Выберите на ленте вкладку «Аннотация» панель «Примечания» «Текст на выноске» .

2. Выберите на геометрии точку привязки.

3. При необходимости щелкните правой кнопкой мыши и выполните любое из следующих действий.

   • Выберите «Перейти к следующей возможной плоскости» в контекстном меню или используйте ПРОБЕЛ для циклического перебора альтернативных плоскостей.

   • Нажмите «Изменить плоскость аннотации» и выберите плоскую грань для ориентации текста.

   • Нажмите «Переключить выравнивание» для изменения ориентации текста.

   • Выберите пункт «Выровнять геометрию» в контекстном меню, а затем выберите ребро или ось для ориентации текста.

   • Нажмите «Добавить вершину», чтобы добавить дополнительную вершину в выноску. Это расширяет возможности при работе с формой выноски.

   • Нажмите «Удалить вершину», чтобы удалить вершины, добавленные в выноску.

   • Щелкните «Добавить/удалить связанную геометрию» и выберите геометрию, которую требуется связать с текстом выноски.

     Совет. Для добавления и удаления геометрии можно использовать выбор рамкой. После создания выделите линию выноски для просмотра связанной геометрии.

4. Щелчком мыши разместите конечную точку выноски.

5. Добавьте требуемый текст в диалоговом окне «Редактирование текста», а затем нажмите кнопку «ОК» или «Применить» для завершения создания.



   После создания выделите линию выноски для просмотра связанной геометрии.

6. Для редактирования текста выноски можно воспользоваться одним из следующих способов.

   • Выберите выноску в области отображения или в обозревателе, щелкните правой кнопкой мыши и выберите в контекстном меню пункт «Редактировать».

   • Дважды щелкните выноску в области отображения или в обозревателе.

     Измените требуемые значения, добавьте или удалите связанную геометрию, а затем нажмите «ОК».

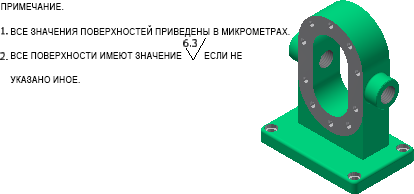

Добавление общего пояснения

1. Выберите на ленте вкладку «Аннотации» панель «Примечания» «Общее примечание» .

2. Выберите квадрант в области отображения, чтобы разместить пояснение.

3. Добавьте требуемый текст в диалоговом окне «Формат текста».



4. При необходимости щелкните значок «Вставить шероховатость» , чтобы добавить в примечание общую шероховатость.

   Кроме того, можно нажать кнопку , чтобы добавить общий профиль в общие примечания.

5. Для завершения нажмите «ОК» или «Применить».

   Пояснение отображается по нормали к виду.

Добавление общего примечания профиля

Используйте общие примечания профиля для дополнительного управления гранями, к которым не добавлены аннотации для элементов допуска.

1. Выберите на ленте вкладку «Аннотации» панель «Примечания» «Общие примечания профиля» .

2. Выберите квадрант в области отображения, чтобы разместить пояснение.

3. В тексте пояснения выберите <<$GENERAL_PROFILE_TOL>> и щелкните значок «Вставить общий допуск профиля поверхности» , чтобы задать значение допуска и связать его с файлом DRF.

4. Добавьте требуемый текст в диалоговом окне «Редактирование текста», а затем нажмите кнопку «ОК» или «Применить» для завершения создания.

   Пояснение отображается по нормали к виду.

Общий профиль в примечании участвует в анализе консультанта по допускам.

Редактирование примечания

Изменение общего пояснения или общего примечания профиля

1. Найдите примечание в обозревателе, щелкните правой кнопкой мыши и выберите «Редактировать».

   Совет. Если задан фильтр выбора на панели быстрого доступа для выбора аннотаций, можно дважды щелкнуть примечание в области отображения, чтобы отредактировать его.

2. Для редактирования шероховатости щелкните в пределах текста <<$GENERAL_SURFACE_SYM>>, а затем щелкните значок «Редактировать шероховатость» , чтобы изменить требования к шероховатости.

3. Для редактирования общего профиля выполните одно из следующих действий.

   • Щелкните в пределах текста <<$GENERAL_PROFILE_TOL>>, затем щелкните значок «Редактировать допуск профиля общей поверхности» , чтобы изменить значение допуска или связать его с файлом DRF.
   • Щелкните в пределах текста <<$GENERAL_PROFILE_TOL>>, щелкните правой кнопкой мыши и выберите в контекстном меню «Редактировать допуск профиля». Измените значение допуска или свяжите его с файлом DRF.

4. После внесения необходимых изменений нажмите кнопку «ОК».

Отображение свойств экземпляра в виде примечаний на выносках

Свойства экземпляра — это свойства, назначаемые экземплярам отдельных компонентов, которые хранятся в родительской сборке. Свойства экземпляра, в отличие от свойств Inventor, не влияют на связанные файлы компонентов. Сведения о том, как отобразить свойства экземпляров в виде примечаний на выносках, см. в разделе Работа со свойствами экземпляра.
