3D-аннотации и определение на основе модели

Новые возможности версии 2023.1

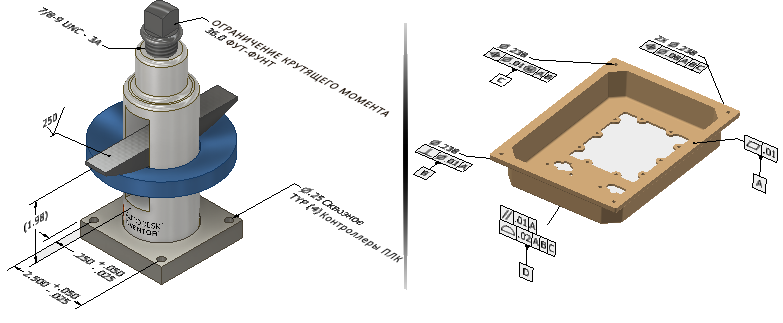

Используйте общие аннотации и пояснения для добавления 3D-аннотаций к детали или сборке.

В файле детали используйте команду «Элемент допуска» и общие примечания профиля для добавления допусков формы и расположения, а также других сведений о промышленном производстве в модель.

Совет. По завершении добавления 3D-аннотаций допуска или элементов допуска в модель, перейдите к следующему этапу и используйте программу Tolerance Analysis, чтобы создать полную сводку и отчет по результатам наложения. Tolerance Analysis позволяет легко выявлять потенциальные проблемы при промышленном производстве и использовать двунаправленную ассоциативность между допусками модели и Tolerance Analysis для уточнения допусков. После этого можно выполнить несколько итераций расчета, чтобы сократить расходы, сохранив при этом качество. Дополнительную информацию см. в разделе Определение наложений допусков.

Аннотации для допусков формы и расположения на 3D-модели предназначены для описания допусков, элементов управления и допустимых отклонений в модели. Термин «Определение на основе модели» относится к полностью определенной 3D-модели. Аннотированная 3D-модель часто отправляется непосредственно в производство для создания физической детали.

Допуски формы и расположения описывают следующие элементы управления для элементов, присутствующих в модели:

элемент управления формой, например допуск плоскостности;
элемент управления профилем, например форма заданной поверхности;
элемент управления ориентацией, например допуск перпендикулярности;
элемент управления местоположением, например позиционный допуск.
Условия выхода

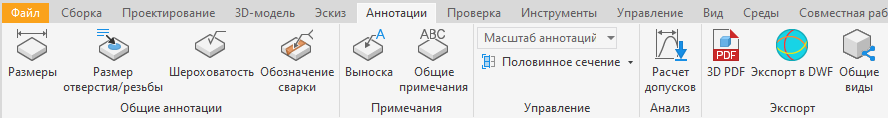

Используйте команды, доступные на вкладке «Аннотации» в файле детали или сборки для добавления 3D-аннотаций в модель.

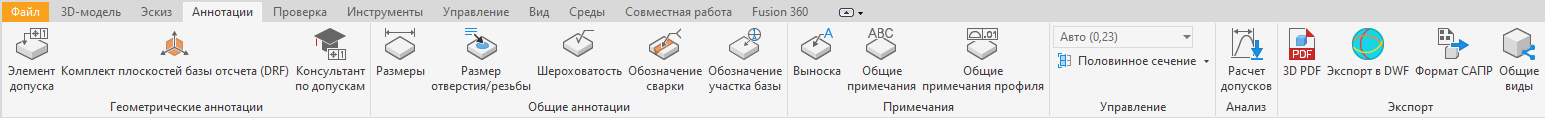

Используйте команду «Элемент допуска» в файле детали, чтобы добавить в модель аннотации для допусков формы и расположения. Используйте команду «Консультант по допускам», чтобы понять состояние модели и управлять аннотациями элементов допуска.

Рабочие процессы и пользовательский интерфейс для команд 3D-аннотаций аналогичны процессам и интерфейсу команд аннотаций в среде чертежа. Например, после размещения аннотации определенного типа и нажатия кнопки "ОК" в диалоговом окне можно продолжить добавлять обозначения того же типа.

Совет. Задайте параметры фильтра «Выбрать аннотации» на панели быстрого доступа для управления аннотациями. Фильтр «Выбрать аннотации» также поддерживает выбор рамкой и команду «Все в камере».

Задание единиц измерения и стандартов для 3D-аннотаций

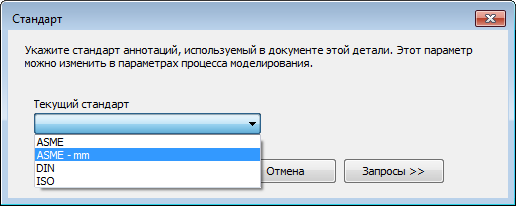

Изменения, внесенные на вкладке «Единицы измерения» в параметрах процесса моделирования, не влияют на 3D-аннотации. Щелкните вкладку «Стандарты» диалогового окна «Параметры процесса моделирования» и укажите активный стандарт, чтобы задать единицы измерения. Если во время первого использования 3D-аннотации активный стандарт не существует, пользователю предлагается выбрать стандарт.

Задание масштаба аннотации вида

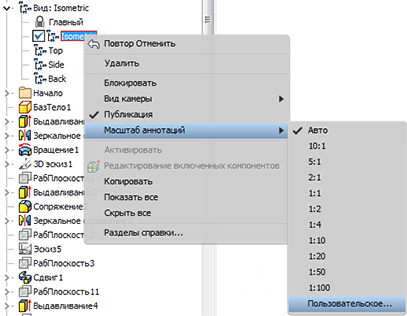

Масштаб 3D-аннотаций не зависит от значения параметра «Масштаб аннотаций» на вкладке «Общие» диалогового окна «Параметры приложения» и может принимать различные значения размера в каждом виде. Щелкните правой кнопкой мыши вид в обозревателе и выберите «Масштаб аннотаций», чтобы задать масштаб.

Масштабом аннотаций активного вида также можно управлять, выбрав вкладку «Аннотации» > панель «Управление» > раскрывающийся список «Масштаб аннотаций». Воспользуйтесь параметром «Автоматически», чтобы разрешить системе осуществлять управление размером, или выберите «Пользовательский», чтобы задать масштаб, если он отсутствует в списке.

Совет. Нажмите кнопку «Пользовательский», чтобы открыть диалоговое окно «Изменение масштаба аннотаций» и задайте пользовательское значение масштаба аннотаций.

3D-аннотации и элементы допуска в обозревателе

В папке обозревателя представлен список всех аннотаций (деталей и сборок) и элементов допуска (только деталей) в файле. Для аннотаций и элементов допуска доступно перекрестное выделение в графическом окне и обозревателе.

Использование видовых представлений для управления видимостью аннотаций и масштабом

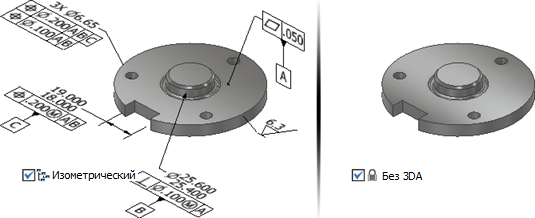

Задайте видимость и масштаб аннотаций модели конкретно для каждого именованного вида, а затем сохраните текущую камеру. По умолчанию при создании аннотаций в активном именованном виде аннотации добавляются ко всем существующим незаблокированным именованным видам.

Масштаб 3D-аннотаций не зависит от значения параметра «Масштаб аннотаций», задаваемого на ** вкладке «Общие» окна «Параметры приложения»**. Щелкните правой кнопкой мыши видовое представление, чтобы задать масштаб аннотаций.

Совет.

На вкладке «Вид» используйте фильтр «Видимость объектов» для 3D-аннотаций, чтобы включить или отключить все 3D-аннотации.
На панели «Быстрый доступ» используйте фильтр «Выбрать аннотации», чтобы выбрать только 3D-аннотации для управления видимостью в видовых представлениях. Например, сделайте активным вид сверху, а затем отключите видимость аннотаций, которые должны отображаться в виде сверху.
Создавайте представления сечений для детализации внутренних элементов.
Меняйте порядок аннотаций в обозревателе путем перетаскивания для улучшения их организации.
