Конфигурации и представления

Конфигурации можно использовать для создания набора или серии проектов, имеющих общую основу. Представления используются для управления видами и позиционными аспектами проекта.

Конфигурации

Для управления конфигурациями изделий можно использовать параметрические детали и параметрические сборки. Состояния модели позволяют управлять этапами производства, элементами уровня сборки и набором проектов.

• С помощью параметрических элементов iFeatures можно создавать семейства часто используемых элементов.
• С помощью параметрических деталей и сборок Inventor можно создавать семейства изделий, управляемые главной моделью. Каждый элемент имеет собственные свойства, собственный номер детали и хранится в отдельном файле, которым можно управлять и который можно выпустить в производство. Для удаления элементов параметрической сборки используется команда «Исключить».
• Состояния модели позволяют сохранять этапы производства, элементы уровня сборки, упрощенные версии или наборы проектов в одном файле. Каждый элемент может иметь собственный номер детали, спецификацию и другие свойства. В состояниях модели для удаления элементов используется команда «Подавить». Подавленные элементы не включаются в спецификацию и не потребляют память. Состояния модели также можно использовать для создания подстановочного представления сборки, чтобы уменьшить производственные издержки или защитить интеллектуальную собственность.

Изменить область

Следующие параметры определяют, как состояния модели, параметрические детали и сборки Inventor реагируют на изменения. Если включен параметр «Редактировать семейство», на изменения реагируют все элементы. Если включен параметр «Редактировать элемент», на изменение реагирует только активный элемент. Чтобы изменить параметры области редактирования, выполните следующие действия.

• Выберите на ленте вкладку «Управление» панель «Разработка» «Редактировать семейство» .

  При выборе параметра «Редактировать семейство» элементы или компоненты, добавленные в активный элемент, добавляются во все элементы. Этот режим не поддерживает добавление табличных столбцов.

• Выберите на ленте вкладку «Управление» панель «Разработка» «Редактировать элемент» .

  При выборе параметра «Редактировать элемент» элементы или компоненты, добавленные в активный элемент, не добавляются во все элементы. Этот режим поддерживает добавление и удаление табличных столбцов.

Исключение элементов из проекта

• Для удаления состояний моделей используйте команду «Подавить» в таблице.
• Для удаления параметрических сборок используйте команду «Исключить» в таблице.

Можно также изменить параметры области изменений в обозревателе. Для переключения между параметрами «Редактировать элемент» и «Редактировать семейство» нажмите «Включить/отключить область изменений».

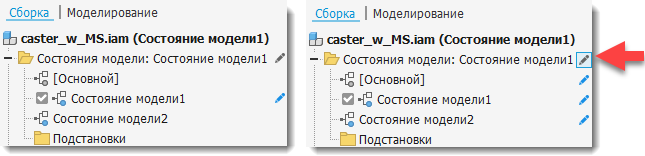

При выборе параметра «Редактировать элемент» изменения применяются к активному элементу. При выборе параметра «Редактировать семейство» изменения применяются ко всем элементам. На следующем изображении слева активен параметр «Редактировать элемент», справа — параметр «Редактировать семейство».

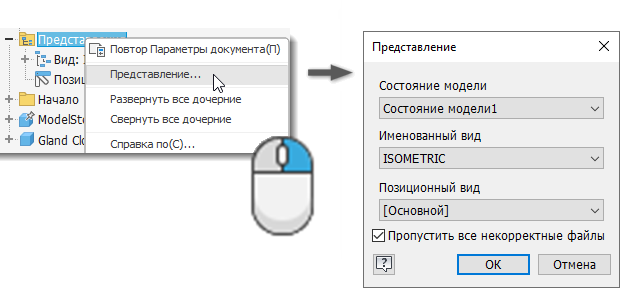

Видовые представления

В представлениях содержатся группы сохраненных состояний и атрибутов документа.

• С помощью видовых представлений можно сохранять конфигурации экранных представлений, которые затем можно вызывать по именам при работе с компонентом. Виды определяют видимость компонентов, цвет и другие свойства, связанные с просмотром.
• С помощью позиционных представлений можно задавать конфигурации сборки в разных положениях и состояниях.

Как узнать, какую комбинацию использовать?

В следующей таблице приведено описание использования и области действия конфигураций и представлений. На основе этих сведений можно выбрать их тип и комбинацию.

Инструмент	Вид	Положение	Состояния модели	Параметрические детали/параметрические сборки
Цель	Состояние видимости, переопределение цвета, положение камеры, сечение, эскиз, размер, аннотации и видимость рабочих элементов.	Отображение сборок в разных физических позициях или состояниях.	Создание деталей и сборок на основе таблиц в одном файле.	Главная модель генерирует детали и сборки на основе таблиц. Каждый элемент сохраняется в отдельном файле, которым можно управлять и который можно выпустить в производство.
Отдельные файлы	Нет	Нет	Нет	Да
Используется для управления	видимостью и другими атрибутами вида;	значением зависимости, базовым статусом, значениями позиционного смещения;	подавлением элементов и компонентов, упрощением сборки (подстановками);	исключением компонентов, подавлением элементов детали (и другими свойствами конфигурации).
Влияние на графическое окно	Несколько	Изменяет позицию компонентов сборки.	Отображение модели изменяется в соответствии с активным элементом.	Отображение модели изменяется в соответствии с активной строкой таблицы.
Влияние на спецификацию сборки и список деталей Диспетчера чертежей	Да (список деталей можно отфильтровать, чтобы показывались только элементы именованного вида)	Нет	Да Подавленные компоненты не включаются в спецификацию или список деталей.	Да Исключенные компоненты не включаются в спецификацию или список деталей.
Доступ к командам Диспетчера чертежей	Базовый вид, редактирование вида	Базовый вид, редактирование вида (только для базового вида)	Базовый вид, редактирование вида (вид может отображать любые заданные конфигурации)	Базовый вид, редактирование вида (вид может отображать любые заданные конфигурации)
Использование в Диспетчере чертежей	Создание пользовательских или специальных видов без перестроения сборки; ускорение создания вида, фильтрация списка деталей с отображением только элементов именованного вида	Отображение сборок в разных позициях	Документирование этапов производства, элементов сборки или наборов проектов	Документирование семейств и вариантов изделий
