Упрощение сборок

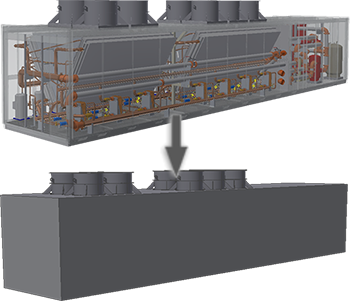

Можно уменьшить сложность модели сборки для повышения производительности процессов на последующих этапах, защиты интеллектуальной собственности или использования этой модели в более крупных сборках.

Новые возможности версий 2022, 2026

Команда «Упростить» позволяет создавать детали из сборок. Необходимо указать компоненты и элементы, которые требуется удалить из упрощенной детали, или использовать один из встроенных наборов параметров.

Какими преимуществами обладают упрощенные детали?

• Простота в использовании
• Значительное снижение размера файла для больших сборок и сложных деталей.
• Сокращение времени на открытие сборки при использовании состояния модели с упрощенной подстановкой вместо сборки.
• Повышение производительности при просмотре и работе с большими сборками и сложными деталями.
• Защита интеллектуальной собственности путем удаления элементов и внутренних компонентов.

• Упрощенная составная поверхность сохраняет все представления исходных компонентов и другие видимые элементы, такие как графика резьбы.
• Упрощенные детали сохраняют массовые свойства исходной сборки, если они были рассчитаны до создания упрощенной версии.
• Деталь составной поверхности не участвует в операциях определения пересечений.
• Избегайте применения составных деталей в видах сечений.

Доступ

Доступ к команде «Упростить» в сочетании со стандартными моделями сборок Inventor осуществляется из следующих мест:

• Вкладка «Сборка»  панель «Упрощение»  Упростить
• Обозреватель: узел «Состояние модели»  «Новая подстановка»  Упростить

Доступ к команде «Упростить» для использования с архитектурными проектами можно получить из следующих мест:

• Меню «Файл»  «Экспорт»  Экспорт в RVT (вывод возможен только в файлы RVT).
• Вкладка «Среда» «Компоненты BIM» панель RVT Упрощение и экспорт (вывод возможен только в файлы RVT).
• Вкладка «Среда» «Компоненты BIM» панель RFA Упростить подстановку (позволяет создать подстановку для сборки). Обычно используется в сочетании с командой «Экспорт составных компонентов».

Панель свойств «Упрощение сборок»

Панель свойств состоит из групп элементов управления, полей ввода и инструментов выбора, которые позволяют сократить количество компонентов и элементов в упрощенной модели. Группы отображаются в зависимости от параметров, указываемых пользователем в процессе работы с панелью свойств.

Список групп:

Функции групп:

• Исходное состояние: указание состояния модели, именованного вида и позиционного вида для упрощенной модели.
• Оболочки: замена компонентов оболочками в зависимости от размера ограничивающей рамки.
• Компоненты: удаление деталей и компонентов путем прямого выбора или измерения по диагонали с помощью ограничивающей рамки (удаляются компоненты, которые вписываются в указанный размер).
• Элементы: удаление элементов по типу и/или размеру. Кроме того, можно сохранить выбранные элементы.
• Вывод: параметры вывода файла — новый файл IPT или новый файл IPT для подстановки. Имя файла отображается в узле иерархии в верхней части панели свойств. Для файлов этих типов предусмотрено четыре варианта стиля.
• Дополнительные свойства: реже используемые параметры для управления выводимой упрощенной моделью.

Как использовать упрощенную деталь в состоянии модели?

Существует три рабочих процесса для создания упрощенных деталей и последующего их использования для подстановки вместо сборки в состоянии модели.

• Создайте упрощенную деталь в сборке с помощью команды «Упростить». Откройте целевую сборку, разверните папку «Состояния модели», правой кнопкой мыши щелкните папку «Подстановки», разверните узел «Новая подстановка», нажмите кнопку «Выбрать файл детали» и перейдите к файлу детали на диске.
• Разверните папку «Состояния модели» в исходной сборке, правой кнопкой мыши щелкните папку «Подстановки», разверните узел «Новая подстановка» и нажмите кнопку «Упростить», чтобы создать упрощенную деталь и использовать ее в качестве активной подстановки.
• Выберите вкладку «Сборка»  панель «Упрощение»  «Упростить», чтобы создать упрощенную деталь и использовать ее в исходной сборке как активную подстановку.

Можно ли редактировать упрощенную деталь?

Упрощенная деталь представляет собой файл производной детали. При создании упрощенной детали можно сохранить или разорвать связь с исходным файлом. Если связь сохранена, откройте файл, в обозревателе правой кнопкой мыши щелкните узел сборки и выберите Редактировать упрощение.
