Публикация компонентов IDF в библиотеке компонентов

Для разработки детали IDF с целью ее публикации в библиотеке компонентов используйте команду "Компонент IDF". Детали IDF, опубликование с помощью команды «Компонент IDF», используются автоматически при импорте/открытии файла IDF с соответствующими деталями.

Имена компонентов IDF не должны содержать следующих символов. Если имя компонента IDF содержит один из указанных ниже символов, опубликовать его в библиотеке компонентов IDF не удастся. /, \,:, *,?, ", <, >, | Мастер публикации не принимает косую черту в именах компонентов, а также другие символы, не поддерживаемые в именах файлов ОС.

Убедитесь в том, что в исходном проекте САПР электронных изделий/печатной платы в именах деталей не используются запрещенные символы, чтобы после импорта файла в Inventor деталь IDF можно было легко опубликовать в Библиотеке компонентов IDF. Если имя компонента IDF содержит один из указанных ниже символов, опубликовать его в библиотеке компонентов IDF не удастся.

(\, /, :, *, ?, ", <, >, |)

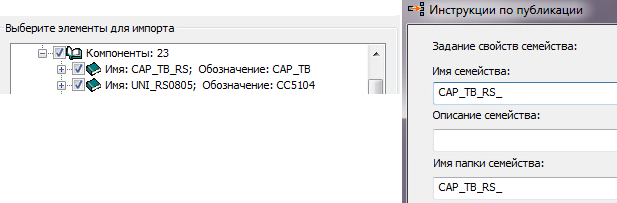

Примечание. Если один или несколько таких символов содержатся в имени компонента в исходном наборе данных IDF, при публикации компонента в Библиотеке компонентов IDF в поле «Имя семейства» замените некорректный символ знаком нижнего подчеркивания «_». При замене недопустимого символа на «_» компонент IDF будет повторно использован при открытии набора данных IDF с таким именем компонента.

Публикация компонентов IDF

Важно! Прежде чем приступать к публикации, необходимо создать библиотеку компонентов IDF для чтения/записи. Создание библиотеки для чтения/записи

Выберите на ленте вкладку «Начало работы» панель «Запуск» «Проекты». В диалоговом окне «Проекты» нажмите кнопку «Настройка Библиотек компонентов».
В разделе «Настройка Библиотек компонентов» выберите и создайте библиотеку компонентов IDF для чтения/записи.

Откройте деталь IDF в Autodesk Inventor.
Выберите на ленте вкладку «Управление» панель «Разработка» «Разработка компонента IDF».
В диалоговом окне "Разработка компонентов IDF" выберите тип компонента.
- Электрический
- Механический
Выбранный тип компонента определяет информацию о разработке по умолчанию.
Укажите начало координат компонента. Для указания начала координат компонента можно выбрать другую ПСК. Созданную ПСК можно использовать для определения начала координат различных компонентов.
Чтобы запустить публикацию, нажмите кнопку "Публиковать". Отобразится диалоговое окно "Инструкции по публикации" с пошаговыми инструкциями.
В диалоговом окне "Инструкции по публикации" выполните следующие действия.
- Выберите библиотеку, в которой будет храниться опубликованная деталь.
- Выберите язык.
- Нажмите кнопку "Далее".

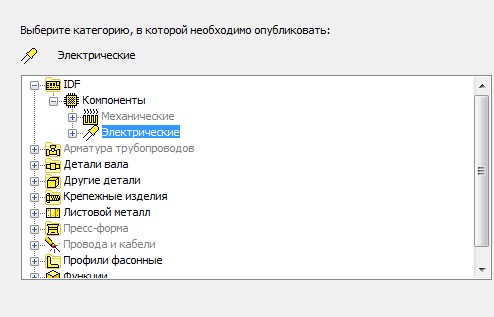

В следующем диалоговом окне "Инструкции по публикации" отобразится категория детали.

Если выбрать другую категорию, появится предупреждение, что делать потеряет информацию о разработке.
В разделе "Сопоставьте столбцы таблицы семейства с параметрами категории:" окна "Инструкции по публикации" нажмите кнопку "Далее".
(Обязательно) В разделе Определите ключевые столбцы семейства в окне «Инструкции по публикации» выберите обозначение и добавьте его в ключевой столбец.

Важно! Чтобы успешно открыть библиотеку компонентов при импорте или открытии файла IDF, необходимо добавить обозначение в ключевой столбец в диалоговом окне «Инструкции по публикации». Inventor использует имя семейства и обозначение для поиска соответствующих компонентов IDF в библиотеке компонентов для последующего размещения.

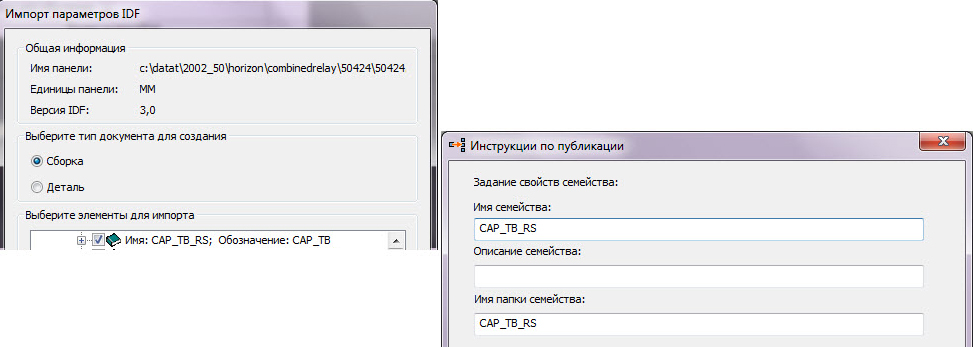

(Обязательно) В разделе Задание свойств семейства в окне «Инструкции по публикации» отредактируйте имя семейства таким образом, чтобы в поле «Имя семейства» отображалось только имя компонента. Например:
В разделе "Задать миниатюру семейства:" окна "Инструкций по публикации" задайте миниатюру семейства и нажмите кнопку "Публикация".

Дополнительную информацию о публикации и обновлении деталей в библиотеке компонентов см. в разделе:
