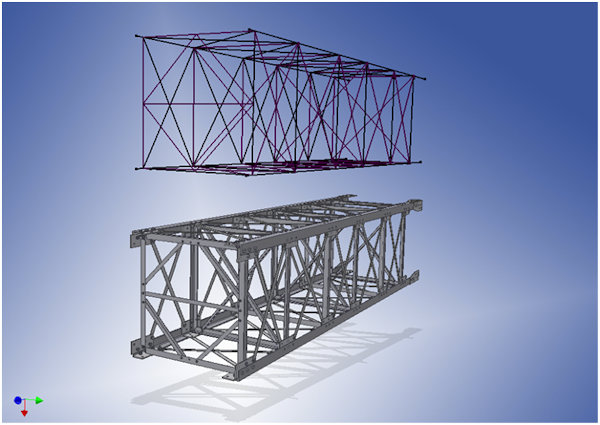

Каркасное моделирование

При использовании метода скелетного моделирования можно поместить все известные коэффициенты в файла скелета. Затем он используется в качестве основы для большинства элементов конструкции и деталей, составляющих сборку.

Каркасное моделирование можно использовать при работе со сборками как в режиме «Экспресс», так и в полном режиме.

Файла скелета может содержать любые типы элементов в любой комбинации. Ниже приведены типичные данные, создаваемые в файле скелета.

• Эскизы: определение концепции конечного продукта или использование в качестве компоновки для разных участков сборки.
• Рабочая геометрия: определение важных точек соединения, направлений осей и рабочих плоскостей, определяющих уровни сборки.
• Параметры: определение важных значений для размера детали, углов для размещений, а также других известных значений для проекта.
• Тела: определение объемов для окончательной сборки как одной детали или для определения подобластей проекта.

Преимущества

• Простота создания сборки или компонента.
• Простота изменения конструкции.
• Ссылка на общие соединения или критически важные папки в одном файле.
• Каркасное моделирование можно использовать в режиме «Экспресс». Этот метод особенно эффективен при работе с большими моделями сборок.

Недостатки

• Небольшое увеличение объема данных.
• Дополнительное создание скелетных эскизов.

Команды Inventor, которые обычно используются при каркасном моделировании

• Эскизные блоки
• Зависимости в эскизе
• Создание детали
• Создание компонентов
• Заимствовать
• Адаптивность
