Kontrola výsledků analýzy

Naučte se, jak prohlížet, procházet a provádět změny založené na analýze systému.

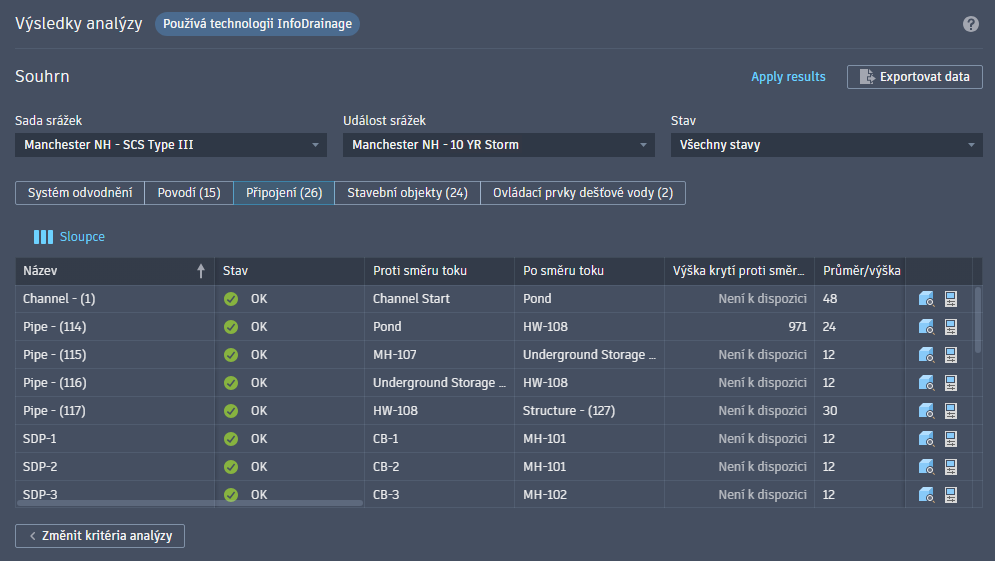

Po dokončení analýzy systému budou uvedeny výsledky na úrovni systému a jako kategorie objektů: Přítoky, Potrubí, Stavební objekty a Dešťová voda.

Úprava způsobu zobrazení dat

Pomocí filtrů v horní části výsledků analýzy izolujte data analýzy.

• Sada srážek. Izoluje data konkrétní sady srážek.
• Událost srážek. Izoluje data konkrétní události srážek.
• Stav. Izoluje objekty s konkrétním stavem výsledku nebo upozorněním.
• Zobrazit/skrýt sloupce. Kliknutím na tlačítko Sloupce můžete určit, které dostupné sloupce dat se zobrazí na aktuální stránce analýzy.

Tip: Kliknutím na tlačítko Použít hodnoty v pravém horním rohu výsledků analýzy použijete hodnoty linie energetického spádu a čáry hydraulického sklonu na potrubí a stavební objekty v systému odvodnění.

Kontrola a úprava systému odvodnění

Podobně jako při počáteční kontrole chyb a upozornění systému můžete procházet jednotlivé objekty v systému odvodnění a upravovat je podle potenciálních problémů. Každá kategorie (zobrazené jako karty nad tabulkou dat) má svá vlastní jedinečná data analýzy a stavová upozornění. Projděte vše, co vyžaduje pozornost, a použijte následující nástroje k opravě.

Níže uvedený seznam témat v této části podrobně popisuje jednotlivé karty analýzy.
