Работа с пользовательским оборудованием

Преобразование объектов AutoCAD в оборудование

1. В структуре Диспетчера проектов щелкните правой кнопкой мыши папку "Чертежи Plant 3D". Выберите "Копировать чертеж в проект".
2. В диалоговом окне "Выбор чертежей для копирования в проект" перейдите к файлу DWG, который содержит объекты для преобразования, и выделите его. Нажмите кнопку "Открыть".
3. В Диспетчере проектов дважды щелкните чертеж, который содержит 3D модель, которую необходимо преобразовать.
4. На ленте щелкните вкладку "Главная" панель "Оборудование"; "Преобразовать в оборудование".
5. В области чертежа выберите объекты, которые необходимо преобразовать.
6. После завершения выбора объектов нажмите клавишу Enter.

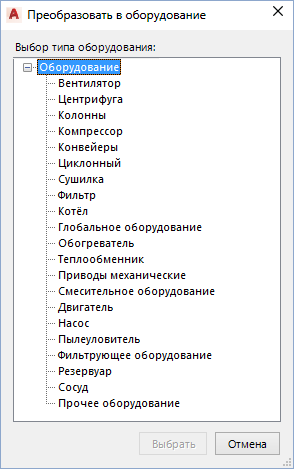

7. В диалоговом окне "Преобразовать в оборудование" выберите класс оборудования, который нужно назначить объекту (например, "Компрессор"), таким образом, преобразованный объект будет идентифицирован в Диспетчере данных, палитре свойств и отчетах. Нажмите кнопку "Выбрать".
8. Чтобы задать базовую точку вставки, щелчком мыши разместите элемент в области чертежа.
9. На вкладке "Оборудование" диалогового окна "Изменить оборудование" выполните следующие действия.
   • Чтобы создать описание для оборудования, следует в поле "Полное описание" ввести описание.
   • Чтобы назначить идентификатор для оборудования, щелкните в поле "Идентификатор". В диалоговом окне "Присвоить идентификатор" в поле "Тип" укажите тип. В поле "Выражение" введите уникальный цифровой идентификатор. Нажмите кнопку "Назначить".

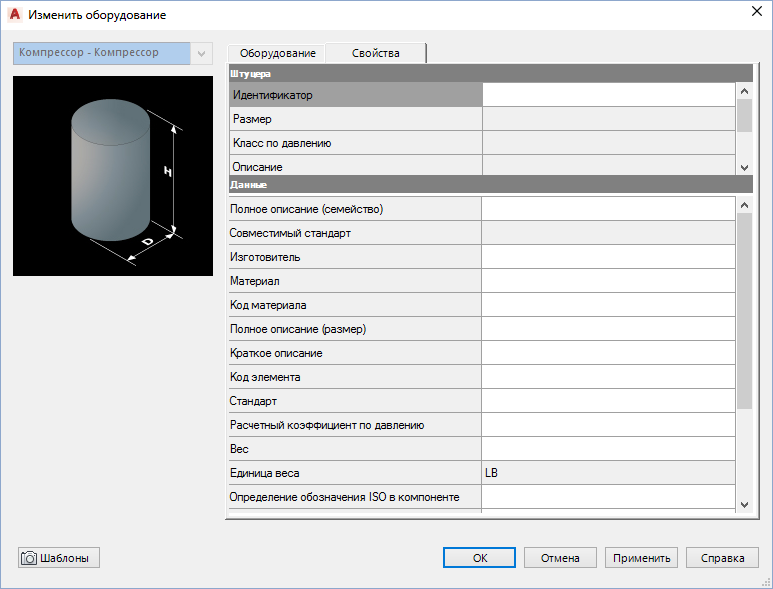

10. На вкладке "Свойства" диалогового окна "Изменить оборудование" добавьте нужные данные (например, "Производитель", "Материал", "Размер", и пр.).

11. (Необязательно) Чтобы использовать этот компонент и его данные в качестве шаблона для других компонентов оборудования, выполните следующие действия.
    • Нажмите кнопку "Шаблоны".

    • В раскрывающемся списке выберите "Сохранить текущие параметры как шаблон".
    • В диалоговом окне "Сохранить шаблон в" перейдите в папку, в которую нужно сохранить шаблон. В поле "Имя файла" укажите имя шаблона. Нажмите кнопку "Сохранить".
    Прим.: Расширение имени файла для шаблона оборудования — .peqs.
12. В диалоговом окне "Изменить оборудование" нажмите кнопку "ОК".

Прикрепление графического элемента к оборудованию

1. На ленте щелкните вкладку "Главная" панель "Оборудование"; "Добавить оборудование".
2. В области чертежа щелкните модель оборудования, к которой нужно прикрепить объекты.
3. Щелкните объекты, которые нужно прикрепить к оборудованию.
4. После завершения выбора прикрепляемых объектов нажмите клавишу Enter.

Открепление графического элемента от оборудования

1. На ленте щелкните вкладку "Главная" панель "Оборудование"; "Отключить оборудование".
2. На чертеже щелкните модель оборудования, которая содержит прикрепленный графический элемент.
3. Нажмите "Да", чтобы открепить от модели оборудования все графические элементы.
