使用零部件源调整排料的源

使用“零部件源”对话框为排料调整源。（如果您没有 Fusion Manufacturing Extension，则在此对话框中不会看到任何排料控件。）您应在使用“工艺材料库”设置材料后执行此操作。

• 将不包含在当前设计中的零件添加到排料。
• 为方向、旋转、优先级等设置只要使用这些源创建排料时即会应用的全局参数。

1. 单击“制造”>“制造”>“铣削”>“源”>“零部件源”。



2. 在“零部件源”对话框中，根据需要为排料选择并添加零件。

   注意：钣金零件仅适用于包含展开模式的排料。

   如果使用“排料准备”对话框从排料中排除了零件，则这些零件将不可用于“零部件源”对话框中的排料。

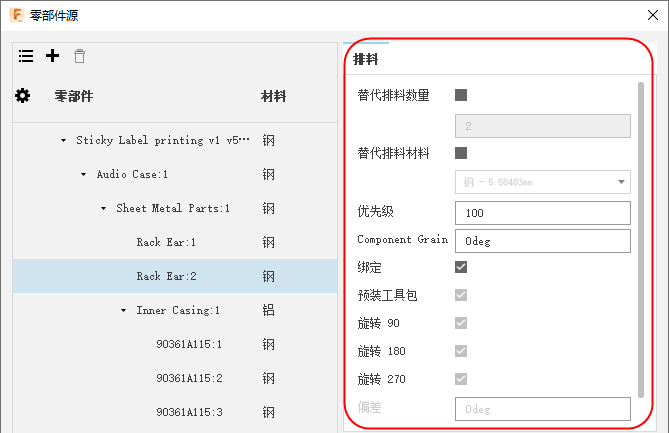

3. 使用该对话框的“排料”部分设置排料值，例如数量、优先级、方向、绑定等。



   这些值将是默认值，但可以在以后创建排料时更改。

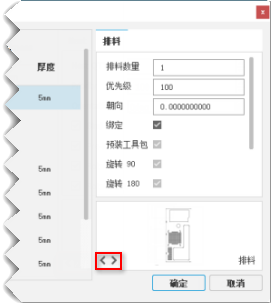

4. （可选）使用面板底部的角度按钮来浏览零件和排料的预览。

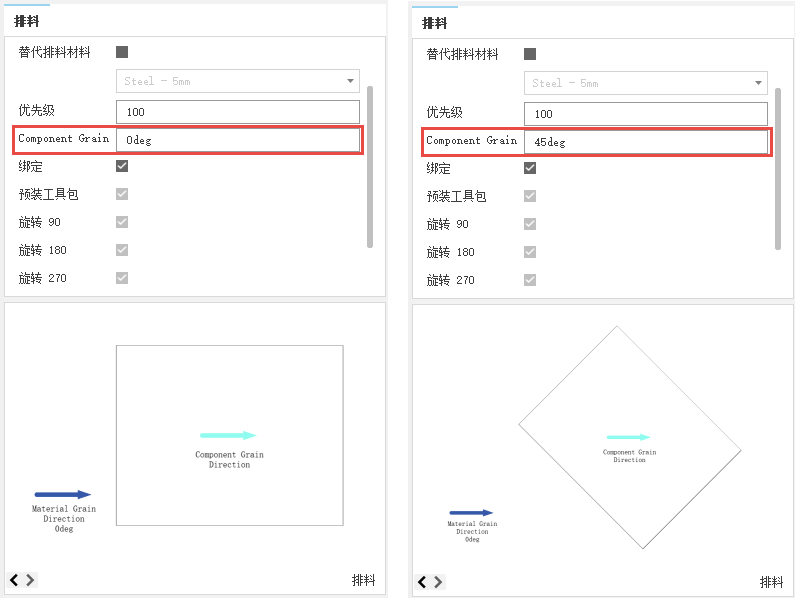

   您还可以预览钣材上零部件的方向。方向是这样的：使零部件上的纹理与钣材上的纹理对齐。下图显示了使用 0 度的零部件纹理（左）与使用 45 度的零部件纹理（右）之间的区别。



5. 若要将其他设计中的零部件添加到排料，请单击对话框左上角的“添加”(+)。

6. 若要在表和树视图之间切换，请单击对话框左上角的相应按钮 。
