使用用于排料的材料
此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。
在创建排料方案时，您需要从可使用的可用材料列表中选择材料。在“工艺材料库”对话框中创建并维护该列表。您在此处设置的参数将替代“零部件源”对话框中的参数。您应在使用“零部件源”对话框之前在此处设置材料，否则系统将自动创建材料。
打开“工艺材料库”对话框
单击“制造”>“制造”>“管理”>“工艺材料库”。
添加材料

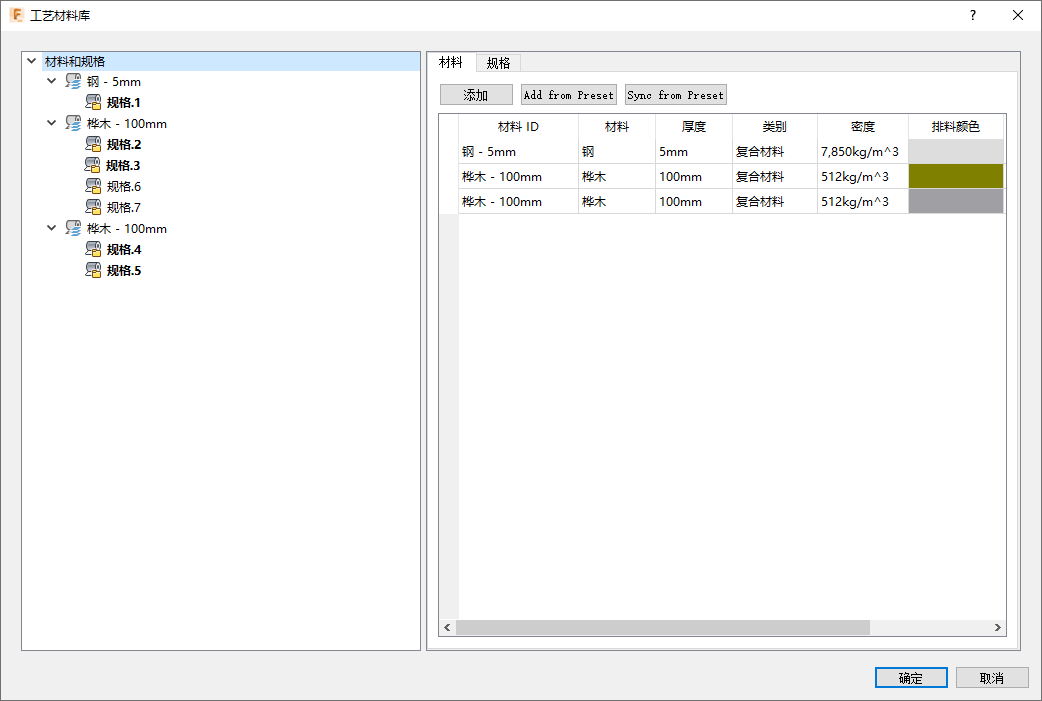

在“工艺材料库”对话框左侧的树中选择“材料和规格”。
使用以下方法之一添加材料：
单击“添加”。
最近使用的材料将添加到列表中。
单击“从预设添加”，然后从打开的对话框中选择材料。
这将显示“资源”文件夹中预设中可用的材料列表。
添加到“工艺材料库”的第一种材料将成为用于排料形状的默认材料。
在表中，编辑有关材料的详细信息（例如 ID 和类别）以及数量（例如厚度和密度）。
设置排料参数
设置材料的默认排料值。在创建排料时，可以稍后更改这些值。

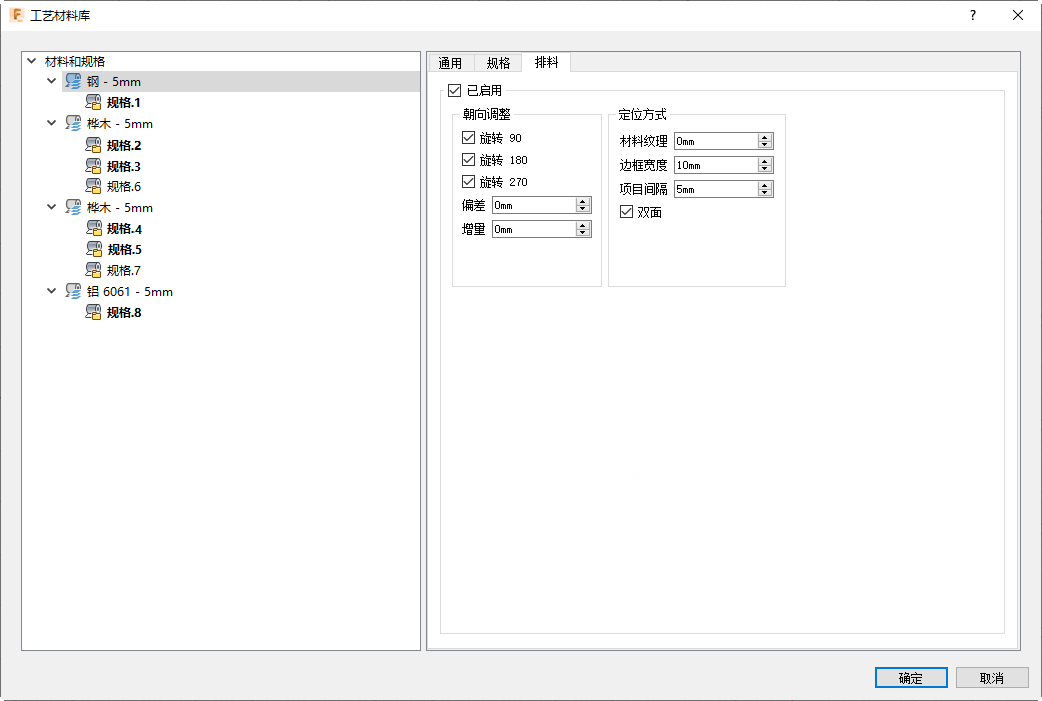

在“工艺材料库”中，从树中选择材料，然后单击“排料”选项卡。
选择“已启用”以在排料中包含此材料。
如果未选择该选项，则以后调整排料特性时，该材料将不可用。
根据需要对朝向进行调整。
每种材料可以具有定义的许用排料朝向集。在材料中排料每个零件时，系统将从该朝向集中为每个零件选择最佳朝向。（也可以稍后设置排料时指定许用的朝向。）
旋转：以 90 度为间隔旋转预设。
偏差：与预设的许用偏差；例如，如果输入 10，则 90 度的朝向允许在 80 和 100 之间偏离。
增量：许用的偏差增量。例如，如果输入 2，则 10 度偏差以 2 为增量；即 2、4、6、8 和 10。
注意：如果偏差值较大，而增量值较小，计算时间会显著增加。
调整位置值。
这些是排料的默认位置设置。
- 材料纹理：X 轴方向上的基准角度，为材料提供纹理外观。若要保证在排料的形状上有相同的纹理，请将其朝向和偏差角度设置为 0，并取消选中其“翻转”、“镜像”和“旋转”框。
- 边框宽度：使用此材料时，允许将形状放置在距离排料区域外周长多近的位置。可以通过调整规格中的修剪值优化每一侧的这一限制。
- 项目间隔：排料中项目之间的允许距离。
- 双面：如果顶部和底部的材料表面相同，请选择该选项。在考虑翻转和镜像时，这很重要。
添加规格
您打算在排料中使用的任何材料必须具有与之关联的规格。如果没有，将无法排料使用该材料的任何形状。使用“规格”选项卡添加规格。
