活动 3：创建剖视图

在本活动中，您将完成以下任务：

• 创建剖视图。

前提条件

• 活动 2 已完成。

步骤

1. 放置剖视图。

   剖视图是剖切设计以展现内部构造的工程视图。

   1. 从“创建”工具栏中，选择“剖视图”。



      “剖视图”命令位于“创建”下拉列表下。

   2. 单击右侧（标题栏上方）的投影视图，以选择它作为将从其创建和关联剖视图的父视图。

   3. 使用三角形中点捕捉绘制穿过右投影视图的垂直分割线。

   4. 单击以指定剖切线的起点。

   5. 单击以指定剖切线的终点。

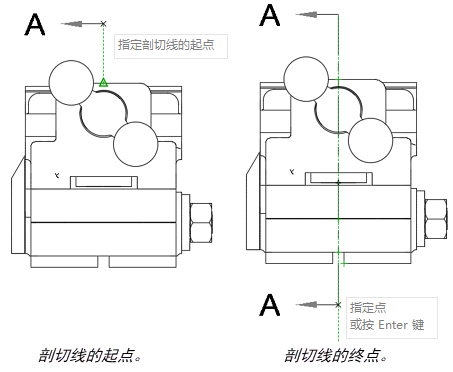

      注意：为了更好地显示剖切线，请在视图上方单击剖面线起点，然后在视图下方单击剖面线终点（如下图所示）。



      通过右侧投影视图的垂直分割线。

   6. 单击绿色复选标记以提交选择的剖切线点。



      绿色复选标记。

   7. 将视图放置在右投影视图和基础视图之间。

   8. 单击“确定”以生成剖视图。

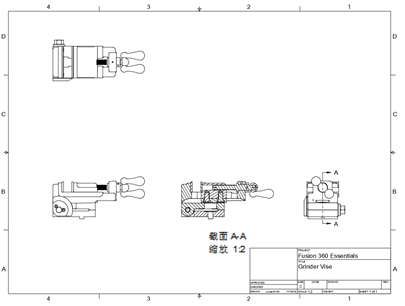

      具有基础视图、投影视图和剖视图的工程图。

活动 3 概要

在本活动中，您完成了以下任务：

• 创建剖视图。
