使用“设计”工作空间的“实体”>“创建”面板中的以下工具，您可以在 Fusion 中从基本体形状创建实体。

您可以使用以下工具从基本体形状创建实体：

• 长方体
• 圆柱体
• 球体
• 圆环体
• 螺旋
• 管道

您可以指定需要为设计执行的操作类型。

操作	说明
求并	将新实体与现有实体合并。
剪切	从现有实体中切除一个区域。
求交	在现有实体与新实体的交点处创建实体。
新建主体	在激活的零部件中创建新实体。
新建零部件	在新零部件中创建新实体。（仅限“混合设计”类型）

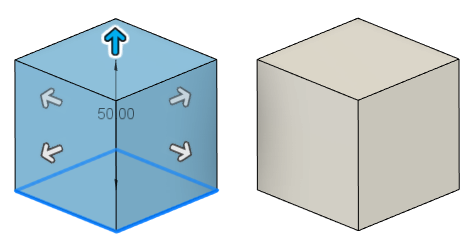

长方体

“长方体”工具可按长方体基本体的形状创建实体。

选择平面或平整面，放置第一个角点，指定长度和宽度，然后指定长方体的高度。

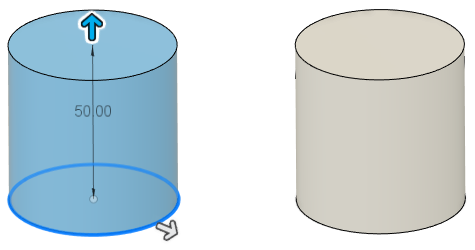

圆柱体

“圆柱体”工具可按圆柱体基本体的形状创建实体。

选择平面或平整面，放置中心点，指定直径，然后指定圆柱体的高度。

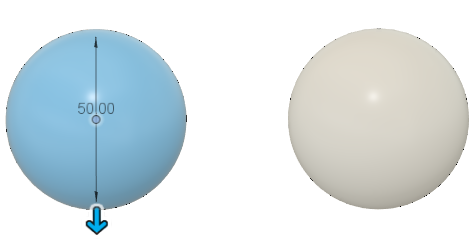

球体

“球体”工具可按球体基本体的形状创建实体。

选择平面或平整面，放置中心点，然后指定球体的直径。

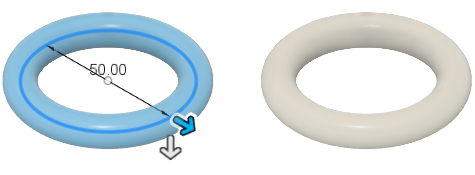

圆环体

“圆环体”工具可按圆环体基本体的形状创建实体。

选择平面或平整面，放置中心点，指定内径，然后指定圆环体直径。也可以选择圆环体相对于内径的位置。

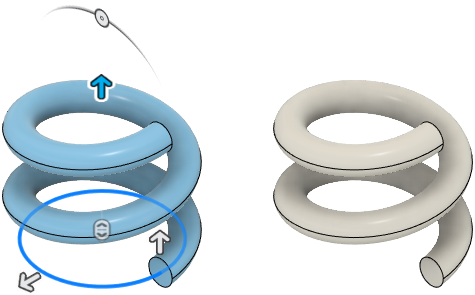

螺旋

“螺旋”工具可按螺旋基本体的形状创建实体。

选择平面或平整面，放置中心点，指定直径，然后调整螺旋设置。可以调整螺旋类型、旋转、直径、转数、高度、角度和截面形状。

管道

“管道”工具可按沿路径的管道基本体的形状创建实体。

为要跟随的管道选择路径，然后指定距离、截面形状和截面尺寸。也可以选择挖空管道。
