活动 3：添加贴图

在本活动中，您将使用贴图工具将 Autodesk 徽标图像应用到多用途刀的刀身。

贴图用于模拟显示在模型曲面上的标签或其他图形。这些贴图可以是小键盘上的数字或品牌和徽标。贴图位于模型曲面顶部，应用方式与材料不同。

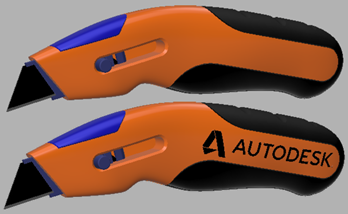

无贴图的刀（上）和带贴图的刀（下）

前提条件

• 确保已按“活动 2”中所述为多用途刀指定了不同的材料。
• 确保您处于“渲染”工作空间。
• 确保“Utility Knife”模型处于打开状态。

步骤

1. 下载下图，并将其保存到桌面。

   1. 在下图上单击鼠标右键，然后选择“将图像另存为”。

   2. 导航到您选择的位置，并将图片另存为 Autodesk-Logo.png。

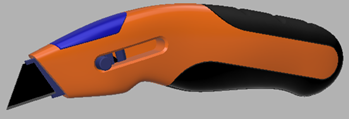

2. 将刀旋转到可以轻松看到刀左侧的位置。



3. 选择多用途刀的“左”面。

4. 打开 Autodesk-logo 作为刀侧面的贴图。

   1. 单击 “设置”>“贴图”。

   2. 单击“贴图”对话框上的“图像”图标 。

   3. 导航到用来保存 Autodesk-Logo.png 文件的位置。

   4. 选择 Autodesk-Logo.png，然后单击“打开”。

   5. 单击“确定”。徽标放置的位置不正确。接下来会介绍“放置”。放置在第二步中完成，以显示您可以随时编辑贴图的位置。



5. 调整刀右侧贴图的位置，使其清晰易辨且在橙色区域中居中放置。

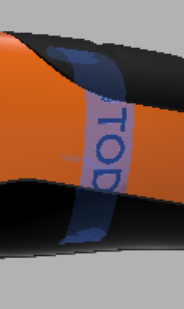

   1. 单击贴图以将其选中。



   2. 单击鼠标右键，然后选择“编辑贴图”。



   3. 使用旋转操纵器确定贴图的方向，以使其与控制柄对齐。

   4. 使用“比例”操纵器调整贴图大小。

   5. 使用“XY 平面”操纵器放置贴图。



   6. 单击“确定”接受贴图位置。

活动 3 概要

在本活动中，您通过以下方式将 Autodesk 徽标图像添加到了刀上：

• 将徽标图像导入为贴图。

• 调整图像在刀上的大小和方向。



无贴图的刀（上）和带贴图的刀（下）
