运动轨迹编辑器

本主题介绍了“运动轨迹编辑器”(Motion Trail Editor)中的选项。若要了解如何创建和编辑运动轨迹，请参见创建和编辑运动轨迹。
注：
  • 某些运动轨迹设置仅在属性编辑器(Attribute Editor)中可用。请参见本主题末尾的属性编辑器特定的运动轨迹设置。
  • 如果未选择任何对象，则在“运动轨迹编辑器”(Motion Trail Editor)中修改值时，将更改任何新运动轨迹的默认值。但是，如果选择了一个运动轨迹并显示该运动轨迹的值，则更改这些值将仅修改选定的运动轨迹。这不会更改“运动轨迹编辑器”(Motion Trail Editor)中未来的默认值。

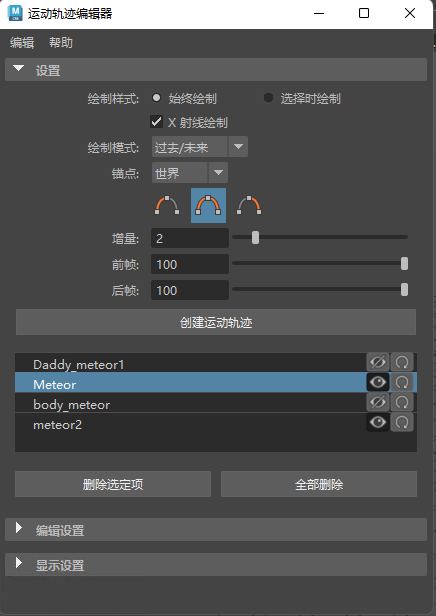

运动轨迹菜单栏

运动轨迹菜单栏

运动轨迹菜单栏位于窗口顶部的窗口标题下。
编辑(Edit)
“编辑”菜单有两个选项：
  • 重置设置(Reset Settings)：恢复“运动轨迹编辑器”(Motion Trail Editor)的所有默认值。
  • 将设置保存为默认值(Save Settings as Default)：将“运动轨迹编辑器”(Motion Trail Editor)的当前设置保存为默认值，以供以后使用。（仅当选择运动轨迹时，此选项才处于活动状态。）
帮助(Help)
打开此主题可快速访问该编辑器中各项设置的说明。
注： 可以使用“帮助”(Help)首选项中的“自定义”(Custom)设置，通过添加自定义位置（例如网络）来设置 Maya Creative 访问帮助的位置。

设置(Settings)

这些特性表示运动轨迹的外观。

绘制样式(Draw Style)
选择何时查看运动轨迹：
始终绘制(Always Draw)

选择“始终绘制”(Always Draw)以显示运动轨迹，即使未选择对象。

选择时绘制(Draw when selected)
选择“选择时绘制”(Draw When Selected)可仅在单击对象时显示运动轨迹。
X 射线绘制(X-Ray Draw)
选择“X 射线绘制”(X-Ray Draw)可在对象内部显示运动轨迹。

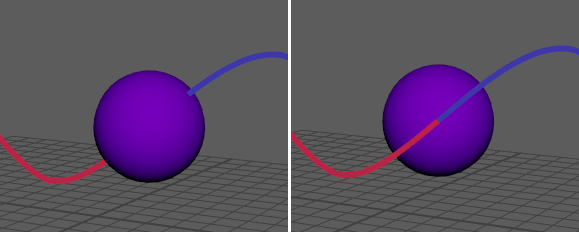

左：球体经过运动轨迹（默认）右：运动轨迹的 X 射线绘制

绘制模式(Draw Mode)

选择希望运动轨迹显示的内容：

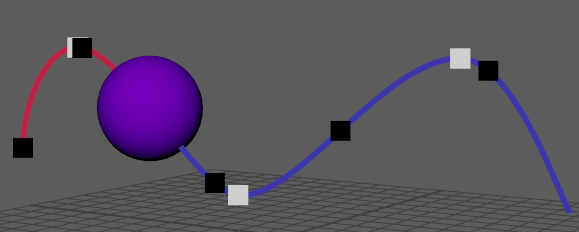

过去/未来(Past/Future)
通过“轨迹颜色”(Trail Color)和“备用轨迹颜色”(Alternate Trail color)设置所定义的颜色来区分当前帧之前和之后的动画，从而让您看到当前帧之前和之后的动画。（请参见运动轨迹显示设置。）
恒定(Constant)

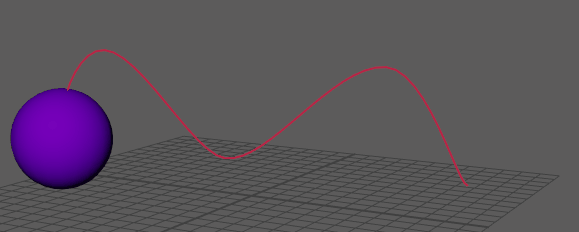

始终以相同的颜色显示运动轨迹。

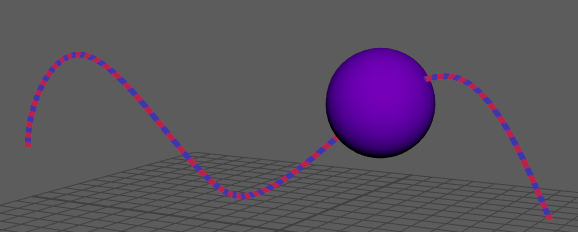

交替帧(Alternating Frames)

以“轨迹颜色”(Trail Color)和“备用轨迹颜色”(Alternate Trail color)设置中定义的交替颜色显示每个帧。（请参见本主题中更下方的“显示设置”(Display Settings)。） 通过使用“交替帧”(Alternating Frames)，您可以沿运动轨迹查看动画的速度：帧分段越小，动画速度越慢；帧分段越长，动画速度越快。

速度(Velocity)

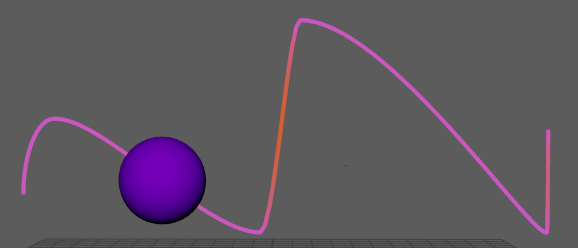

使用颜色创建“热量贴图”，以显示动画对象的加速度。在动画速度较慢的区域，运动轨迹显示一种颜色，而在动画速度较快的区域，颜色会改变。路径的颜色渐变可用于区分不同的速度。
请参见“运动轨迹编辑器”(Motion Trail Editor)的“显示设置”(Display Settings)部分中设置的“快速”(Velocity Fast)和“慢速”(Velocity slow)颜色。
锚点(Anchor)
相对于场景中的摄影机或其他对象创建运动轨迹，并隔离相对于动画其余部分的移动。在“世界”(World)、“对象”(Object)和场景中的任何摄影机之间进行选择。将“锚点”(Anchor)应用于摄影机动画，以可视化移动摄影机镜头内对象的运动。请参见在摄影机空间中分析动画。
选择“世界”(World)可显示对象相对于世界坐标系的运动轨迹。这样，如果移动对象，轨迹不会改变。
使用“对象”(Object)可显示相对于上一个选定对象的对象轨迹，以便在变换对象时轨迹会改变。

如果对象旋转 45 度，并在“世界”(World)模式下创建运动轨迹，则路径看起来就像对象沿对角线移动一样。但是，如果在“对象”(Object)模式下创建运动轨迹，则路径看起来就像对象上下移动一样，因为该运动轨迹相对于对象的坐标系。

运动轨迹方向图标

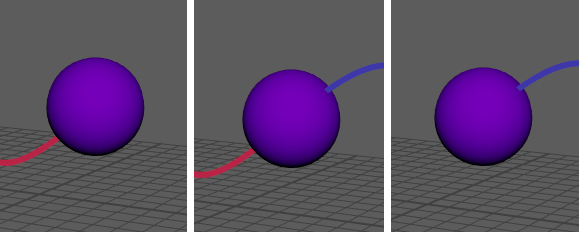

选择运动轨迹的显示方式：“之前”(Before) 、“之前和之后”(Before and After) 或“之后”(After) 。

增量(Increment)

设置对运动轨迹进行采样和绘制的频率，主要是指定运动轨迹线的分辨率。默认值为 1，因此运动轨迹在每一帧都会进行采样。例如，如果将“增量”(Increment)设置为 5，则每五帧对运动轨迹点进行采样和绘制。如果运动轨迹关键帧落在采样点上，则在轨迹上绘制。

如果将“增量”(Increment)设置为较大的值，则可以提高性能，因为在运动轨迹上绘制的关键帧较少。有时，不在采样点上的运动轨迹关键帧可能会偏移轨迹绘制。

比较：运动轨迹的“增量”(Increment)设置为 0 和 10

前帧(Pre-Frames)
指定绘制运动轨迹的当前时间之前的帧数。如果值为 0（默认值），则绘制的运动轨迹从当前帧回到起始帧。

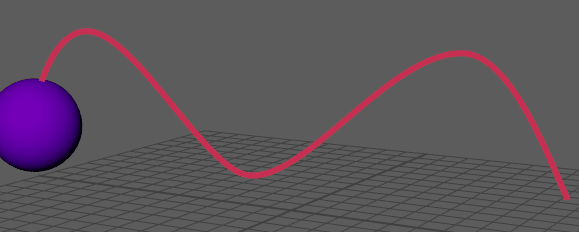

“前帧和后帧”(Pre and Post Frames)设置为 10 帧，从而缩短运动轨迹。

后帧(Post Frames)
指定绘制运动轨迹的当前时间之后的帧数。如果值为 0（默认值），则绘制的运动轨迹从当前帧到最后一帧。
创建运动轨迹(Create Motion Trail)
为选定对象创建运动轨迹。运动轨迹一旦存在，就会显示在运动轨迹列表中。
运动轨迹列表(Motion Trail List)
显示场景中的所有运动轨迹。
单击运动轨迹旁边的眼睛图标 可显示或隐藏该运动轨迹。双击运动轨迹可对其进行重命名。
单击“更新”(Update)图标 可刷新运动轨迹，使其与时间滑块上显示的时间范围匹配。

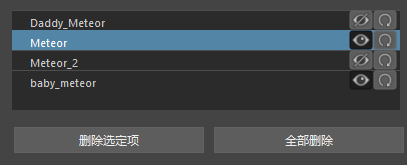

运动轨迹列表区域

注： 同一对象上可以有多个运动轨迹。名称按数字递增，例如 objectname_motionTrail1、Objectname_motionTrail2，等等。
删除选定对象(Delete Selected)/全部删除(Delete All)

删除当前在运动轨迹列表中选择的运动轨迹，或删除场景中的所有运动轨迹。

编辑设置(Edit Settings)

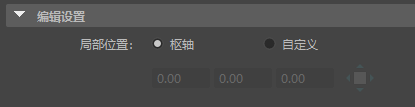

运动轨迹“编辑设置”(Edit Settings)部分

局部位置(Local Position)
“局部位置”(Local Position)设置可用于调整运动轨迹相对于源对象的位置：
枢轴(Pivot)
绘制对象旋转枢轴处的运动轨迹。例如，与挥剑的运动一样，剑心和剑尖的运动是不同的。
拖动对象时，运动轨迹会适应新位置。
自定义(Custom)
用于为运动轨迹设置自定义对象空间位置。单击“自定义”(Custom)选项可输入特定位置坐标字段，或单击“移动”(Move)图标 可手动重新定位运动轨迹。
注： 在激活“自定义”(Custom)选项之前，请选择运动轨迹。
同一对象上可以有多个运动轨迹，您还可以使用“自定义”(Custom)选项来定位这些运动轨迹，例如，在飞机的每个翼尖添加一个运动轨迹。

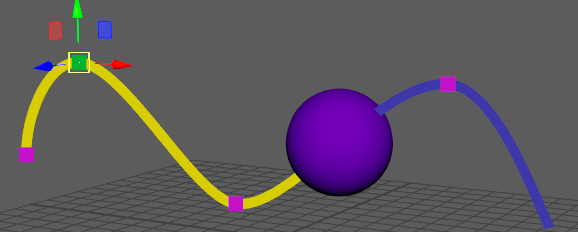

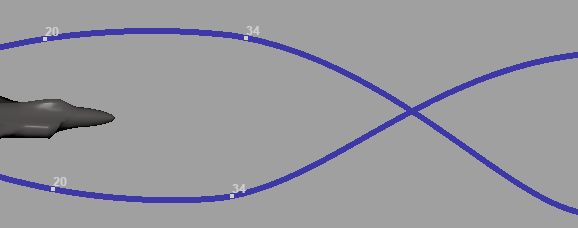

两个运动轨迹位于同一对象上，但位置不同

显示设置(Display Settings)

“显示设置”(Display Settings)特性可用于自定义运动轨迹的外观。
显示关键帧(Show Key)
激活此选项可指示为对象设置的关键帧。在“标记”(Markers)和“编号”(Numbers)之间选择。关键帧标记在动画中每个帧出现的点处显示一个方形，而关键帧编号则显示帧编号。

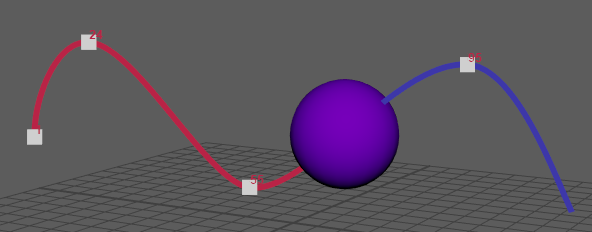

关键帧标记和编号均处于活动状态

显示帧(Show Frame)
激活此选项可指示与对象的动画相对应的帧编号。在“标记”(Markers)或“编号”(Numbers)之间进行选择，前者在每个帧的位置处显示小加号 (+)，后者显示相应的帧编号。

帧标记，然后帧编号

轨迹厚度(Trail Thickness)
可用于指定运动轨迹的大小。默认设置为 2。
关键帧标记大小(Key Marker Size)
用于指定关键帧标记的显示大小。
帧标记大小(Frame Marker Size)
用于指定帧标记的显示大小。
颜色设置(Color Settings)
使用滑块或双击值旁边的色样，为视口中的运动轨迹元素选择自定义颜色。

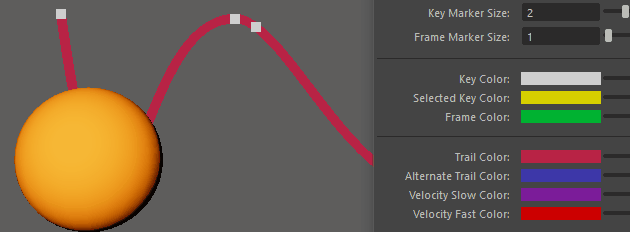

运动轨迹的自定义颜色

可以设置关键帧、选定关键帧、帧和速度的颜色。当“绘制模式”(Draw Mode)设置为“恒定”(Constant)以外的模式时，还可以设置“轨迹颜色”(Trail Color)和“备用轨迹颜色”(Alternate Trail Color)。
提示： 若要设置运动轨迹颜色以匹配动画对象，请单击“运动轨迹编辑器”(Motion Trail Editor)的“显示设置”(Display Settings)中的“轨迹颜色”(Trail Color)颜色图块以打开“颜色”(Color)窗口。在对象上使用吸管工具选择颜色。

属性编辑器特定的运动轨迹设置

以下运动轨迹设置仅显示在属性编辑器(Attribute Editor)中，因为它们只在特定情况下使用。

绘制轨迹(Draw Trail)
此设置与“运动轨迹编辑器”(Motion Trail Editor)中的运动轨迹方向图标相同，可让您设置运动轨迹的显示方式：“当前帧之前”(Before current frame)、“所有帧”(All frames)或“当前帧之后”(After current frame)。
褪色帧(Fade Frames)
创建褪色效果，该效果按指定的帧数持续。
缩放/旋转关键帧标记(Scale/Rotate Key Markers)
以“缩放/旋转关键帧颜色”(Scale/Rotate Key Color)设置中设置的颜色显示为缩放和旋转而设置的关键帧标记。
缩放/旋转关键帧颜色(Scale/Rotate Key Color)
用于拾取颜色以定义为缩放和旋转设置的关键帧标记。“缩放/旋转关键帧标记”(Scale/Rotate Key Markers)设置必须处于活动状态。
编辑入/出切线(Edit In/Out Tangent)
显示入切线/出切线。在运动轨迹上的关键帧上单击鼠标右键时，可以在运动轨迹标记菜单中将此操作作为“显示切线”(Show Tangents)进行访问
编辑入/出调整钮(Edit In/Out Beads)
注： 计时调整钮只能为具有加权切线的曲线显示。可以在“曲线图编辑器”(Graph Editor)中将切线设置为加权。请参见更改切线权重。
在运动轨迹上显示和调整计时调整钮，以便控制动画在每个关键帧上的缓入和缓出。每个调整钮表示时间中的一帧。调整关键帧任一侧的计时调整钮间距时，可以减慢或加快对象的移动。拉伸计时调整钮会减慢对象进入或离开关键帧的移动速度，而压缩调整钮会加快移动速度。
在运动轨迹上的关键帧上单击鼠标右键时，还可以在运动轨迹标记菜单中访问此操作。请参见在运动轨迹上修改关键帧主题中的显示和编辑计时调整钮。
添加/移除关键帧(Add/Remove Keys)
用于在运动轨迹上插入、移动或删除关键帧。请参见在运动轨迹上修改关键帧。
在运动轨迹上的关键帧上单击鼠标右键时，还可以在运动轨迹标记菜单中访问此操作。
编辑标记颜色(Edit Marker Color)
用于为标记拾取颜色。
父主题： 通过运动轨迹预览动画
