Angeben der Transformation für eine Bauteilausrichtung

Geben Sie den Transformationstyp an, der von Fusion zum Berechnen der Bauteilausrichtung verwendet wird. Damit wird die Anzahl der Achsen festgelegt, die zur Verschiebung und Drehung des Bauteils verfügbar sind, damit es ausgerichtet werden kann. Der Transformationstyp muss von der CNC-Maschine und dem Postprozessor unterstützt werden.

1. Klicken Sie im Werkzeugkasten des Arbeitsbereichs Fertigen auf Überprüfung > Antasten > Bauteilausrichtung .

   Das Dialogfeld Bauteilausrichtung wird geöffnet, ein Knoten wird dem aktiven Setup hinzugefügt, und eine kontextabhängige Umgebung Bauteilausrichtung ersetzt alle vorhandenen Registerkarten im Arbeitsbereich Fertigen.



   Anmerkung: Wenn die kontextabhängige Umgebung Bauteilausrichtung bereits geöffnet ist, klicken Sie alternativ auf Ausrichtung bearbeiten .

2. Wählen Sie eine Methode aus, um die Anzahl der Achsen zu bestimmen, die zur Berechnung der Bauteilausrichtung verfügbar sind.

   • 2-Achsen: Ermöglicht die Drehung um eine Rotationsachse und die optionale Verschiebung entlang der Achse.

   • 3-Achsen: Ermöglicht die Verschiebung entlang von einer, zwei oder drei Achsen.

   • 4-Achsen: Ermöglicht die Verschiebung entlang aller linearen Achsen und die Drehung um eine Drehachse.

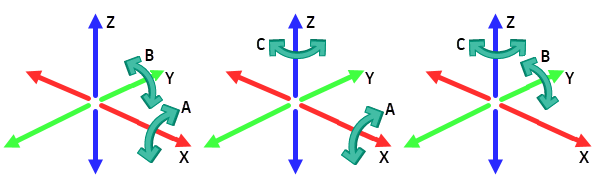

   • 5-Achsen: Ermöglicht die Verschiebung aller Achsen sowie die Drehung um alle Achsen.

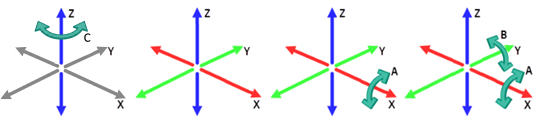

     Beispiel:



     Anmerkung: Die Achsen basieren auf dem im Setup definierten Werkstück-Koordinatensystem (WKS).

3. Falls Sie 2-Achsen ausgewählt haben:

   1. Wählen Sie eine Rotationsachse aus, um die Richtung der Rotationsachse anzugeben, die zum Berechnen der Bauteilausrichtung verwendet wird.

   2. Wählen Sie einen Rotationsursprung aus, um den Punkt anzugeben, durch den die Rotationsachse verläuft.

   3. (Optional) Um die Ausrichtung nur auf die Drehung zu beschränken, aktivieren Sie das Kontrollkästchen Translation entlang Achse sperren. Lassen Sie das Kontrollkästchen deaktiviert, um die Verschiebung entlang der Rotationsachse zusätzlich zur Drehung um die Achse zuzulassen.

4. (Optional) Wenn Sie 3-Achsen ausgewählt haben und die Verschiebung entlang der X-, Y- oder Z-Achse beschränken möchten, deaktivieren Sie die entsprechenden Kontrollkästchen für Translation entlang der Achse zulassen.

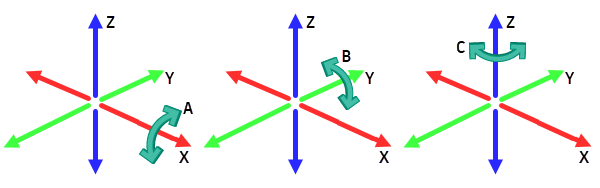

5. Bei Auswahl von 4-Achsen wählen Sie eine Drehachse aus.

6. Klicken Sie auf OK.

Erstellen Sie nun eine Operation Fläche prüfen, deren Ergebnisse zur Berechnung der Bauteilausrichtung verwendet werden.
