Arbeitsablauf: Durchführen einer Bauteilausrichtung mittels Antasten
Diese Funktion ist Teil einer Erweiterung. Erweiterungen bieten eine flexible Möglichkeit, um auf zusätzliche Funktionen in Fusion zuzugreifen. Mehr erfahren.
Mit der Funktion Bauteilausrichtung

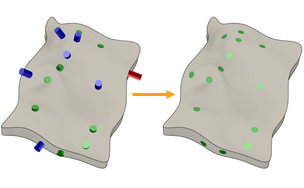

können Sie Flächenprüfungsergebnisse verwenden, um das Setup komplexer Freiformbauteilen auf einer CNC-Maschine zu optimieren. Reduzieren Sie damit Ausrichtungsfehler, sodass das Bauteil dann präzise bearbeitet werden kann.
Schritte
Erstellen Sie ein Fräs-Setup und die Fertigungsvorgänge für die Bearbeitung des Bauteils.

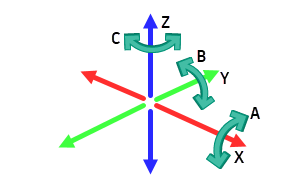

Geben Sie den Transformationstyp an, der von Fusion zum Berechnen der Bauteilausrichtung verwendet wird. Damit wird die Anzahl der Achsen festgelegt, die zur Verschiebung und Drehung des Bauteils verfügbar sind, damit es ausgerichtet werden kann.
Der Transformationstyp muss von der CNC-Maschine und dem Postprozessor unterstützt werden.
Generieren Sie einen Vorgang Fläche prüfen, um festzulegen, welche Punkte auf der Fläche des Bauteils angetastet werden sollen. Die Flächenprüfungsergebnisse werden zur Berechnung der Bauteilausrichtung verwendet.
Bearbeiten Sie die Operation Fläche prüfen nach, um NC-Code zu erstellen, und führen Sie dann den NC-Code auf einer CNC-Maschine mit einem Taster aus, um die Bauteilfläche zu prüfen.
Importieren Sie die von der Maschine erstellte Prüfergebnisdatei, damit Fusion die Bauteilausrichtung berechnen kann.
Führen Sie eine Nachbearbeitung der verbleibenden Fertigungsoperationen mit der berechneten Bauteilausrichtung durch, und führen Sie dann den aktualisierten NC-Code auf der CNC-Maschine aus. Das Werkstück-Koordinatensystem (WKS) auf der Maschinensteuerung wird so angepasst, dass das Bauteil präzise bearbeitet werden kann.
