Importieren der Ergebnisse zum Berechnen einer Bauteilausrichtung

Nachdem Sie die Operation Fläche prüfen nachbearbeitet und den NC-Code auf der CNC-Maschine ausgeführt haben, importieren Sie die von der Maschine erstellte Ergebnisdatei, damit Fusion die Bauteilausrichtung mit der angegebenen Transformation berechnen kann.

1. Vergewissern Sie sich im Browser, dass der Knoten Bauteilausrichtung aktiv ist.

2. Klicken Sie in der kontextabhängigen Umgebung Bauteilausrichtung auf Ergebnisse abrufen > Überprüfungsergebnisse importieren .

   Das Dialogfeld Überprüfungsergebnisse importieren wird geöffnet.

3. Klicken Sie neben Ergebnisdatei auf Auswählen, um eine von der Maschine generierte Ergebnisdatei auszuwählen.

   Das Dialogfeld Ergebnisdatei wird geöffnet.

4. Suchen und wählen Sie die Datei aus, die Sie importieren möchten, und klicken Sie dann auf Auswählen.

   Eine Fortschrittsleiste zeigt den Import der Ergebnisse und der Berechnung der Bauteilausrichtung an.

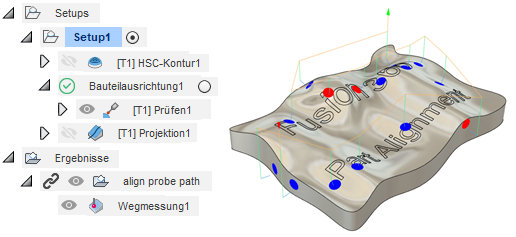

   Wenn Import und Berechnung abgeschlossen sind, werden die Ergebnisse farbig auf dem Modell im Ansichtsbereich angezeigt. Außerdem werden die Ergebnisse als Knoten im Browser hinzugefügt und mit der berechneten Bauteilausrichtung verknüpft . Das Statussymbol neben dem Knoten Bauteilausrichtung ändert sich von Nicht berechnet in Berechnet . Beispiel:



   Tipp: Wenn Sie eine Bauteilausrichtung zurücksetzen möchten, sodass die importierten Überprüfungsergebnisse nicht mehr verwendet werden, klicken Sie im Browser mit der rechten Maustaste auf den Knoten Bauteilausrichtung, und wählen Sie dann Bauteilausrichtung zurücksetzen aus. Die Ergebnisse sind nicht mehr verknüpft, und das Statussymbol wechselt zu Nicht berechnet .

Durch die Berechnung der Bauteilausrichtung hat Fusion herausgefunden, wie das Bauteil am besten so angepasst werden kann, dass es ausgerichtet ist. Sie können nun die Prüfergebnisse vor und nach der Anwendung der Bauteilausrichtung analysieren und die Transformation für die berechnete Bauteilausrichtung untersuchen. Unter Verwendung der berechneten Bauteilausrichtung können Sie dann die verbleibenden Operationen im Setup nachbearbeiten. Führen Sie schließlich den aktualisierten NC-Code auf der CNC-Maschine aus. Das Werkstück-Koordinatensystem (WKS) auf der Maschinensteuerung wird so angepasst, dass das Bauteil präzise bearbeitet werden kann.
