Überprüfungsergebnisse - Referenz

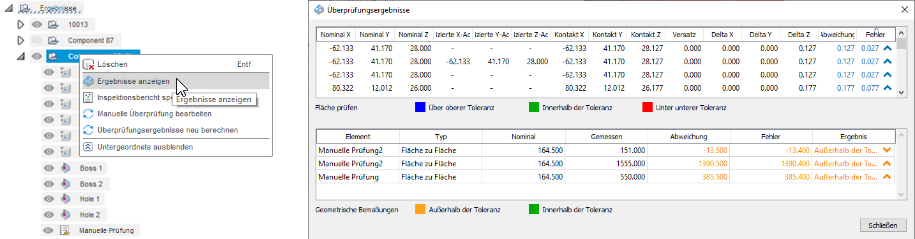

Das Fenster Überprüfungsergebnisse zeigt detaillierte Informationen aus importierten, von der Maschine erstellten Ergebnisdateien oder aufgezeichneten manuellen Prüfungen an.
Fläche prüfen
Die Farben der Flächenprüfungsergebnisse zeigen, ob Punkte innerhalb oder außerhalb der Toleranz liegen.
Vorgabemäßig verwendet Fusion die folgenden Farbkonventionen:
Blau gibt einen Wert oberhalb der oberen Toleranz an. Dies bedeutet, dass nicht genügend Material entfernt wurde.
Grün gibt einen Wert innerhalb der Toleranz an.
Rot gibt einen Wert unterhalb der unteren Toleranz an. Dies bedeutet, dass zu viel Material entfernt wurde.
Das Fenster umfasst folgende Informationen:
- Nominal XYZ: Die theoretische Position des Punkts.
- Projizierte XYZ: Die berechnete Position des Punkts, basierend auf dem Punkt, an dem der Taster die Oberfläche des Bauteils berührt hat.
- Kontakt XYZ: Die tatsächliche Position des Punkts, an dem der Taster die Oberfläche des Bauteils berührt hat.
- Versatz: Der im Dialogfeld Prüfen angegebene Flächenversatz.
- Delta XYZ: Die Differenz in X, Y und Z von der Sollposition oder projizierten Position (bei Verwendung der Projektion) zur Kontaktposition.
- Abweichung: Die berechnete Abweichung der Sollposition oder projizierten Position (bei Verwendung der Projektion) von der Kontaktposition.
- Fehler: Der Betrag, um den der Wert der Punktposition die angegebene Toleranz überschreitet.
WKS antasten und Antastgeometrie
Die Überprüfungsergebnisse aus Antastgeometrie und WKS antasten zeigen die geometrischen Bemaßungen und Positionen von kritischen Elementen an, einschließlich:
- Bohrungen (kreisförmig und rechteckig)
- Zapfen (kreisförmig und rechteckig)
- Wände
- Kanäle
- Ecken
- Schiefen Ebenen
Die Farben zeigen, ob die geometrischen Bemaßungen von Elementen innerhalb oder außerhalb der Toleranz liegen.
Fusion verwendet die folgende Farbkonvention:
- Grün gibt einen Wert innerhalb der Toleranz an.
Orange bedeutet außerhalb der Toleranz, entweder über der oberen Toleranz oder unter der unteren Toleranz.
Das Fenster umfasst folgende Informationen:
- Typ: Derzeit auf Durchmesser, Abstand und Mitte beschränkt.
- Nennwert: Die theoretische Bemaßung und Position des Elements.
- Gemessen: Die tatsächliche Bemaßung und Position des Elements.
- Abweichung: Die berechnete Abweichung zwischen Nennwert und gemessenem Wert.
- Fehler: Der Betrag, um den die Abweichung die angegebene Toleranz überschreitet.
- Ergebnis: Der Status des Elements.
Manuelle Prüfung
Die Farben der geometrischen Bemaßungen von Elementen zeigen, ob diese innerhalb oder außerhalb der Toleranz liegen.
Fusion verwendet die folgende Farbkonvention:
- Grün gibt einen Wert innerhalb der Toleranz an.
- Orange bedeutet außerhalb der Toleranz, entweder über der oberen Toleranz oder unter der unteren Toleranz.
Das Fenster umfasst folgende Informationen:
- Typ: Die Art der ausgeführten Überprüfung.
- Nennwert: Die theoretische Bemaßung des Elements.
- Gemessen: Die tatsächliche Bemaßung des Elements.
- Abweichung: Die berechnete Abweichung zwischen Nennwert und gemessenem Wert.
- Fehler: Der Betrag, um den die Abweichung die angegebene Toleranz überschreitet.
- Ergebnis: Der Status des Elements.
