Importieren von Prüfergebnissen - Referenz

Verwenden Sie das Dialogfeld Überprüfungsergebnisse importieren, um von der Maschine erstellte Ergebnisdateien mit Daten aus einem Prüfprozess zu importieren.

Fertigen > Überprüfung > Aktionen > Überprüfungsergebnisse importieren

Das Dialogfeld enthält folgende Einstellungen:

Ergebnisdatei

Die von der Maschine erstellte Ergebnisdatei.

Klicken Sie auf Auswählen, um die Ergebnisdatei aus Fusion-Web-Client - oder wenn die Datei lokal gespeichert ist, auf Ihrem Computer - auszuwählen. Für die Körper werden im Ansichtsbereich farbige Ergebnisse angezeigt.

Alle Ergebnisse importieren

Wenn diese Option ausgewählt ist, importiert Fusion alle Sätze von Überprüfungsergebnissen in die Datei (jeder mit START markiert). Wenn diese Option deaktiviert ist, wird nur der letzte Satz importiert.

Projektion

Bestimmt, ob die Überprüfungsergebnisse mithilfe der Projektion berechnet werden.

Wenn die Option aktiviert ist, ist die Abweichung eines Punkts der Abstand vom tatsächlichen Kontaktpunkt zu einem auf die nächstgelegene nominale CAD-Fläche projizierten Punkt. Der projizierte Punkt basiert auf der Berechnung der Stelle, an der der Taster die Oberfläche des Bauteils berührt hat, wodurch die Ergebnisse genauer werden.

Kontaktpunkt auf Bauteiloberfläche

Projizierter Punkt auf CAD-Fläche

Sollpunkt auf CAD-Fläche

Wenn die Option deaktiviert ist, ist die Abweichung eines Punkts der kürzeste Abstand vom tatsächlichen Kontaktpunkt zu seiner Sollposition. Die Sollposition ist möglicherweise nicht dort, wo der Taster das Bauteil berührt.

Körper für Projektion

Die Körper, auf die die Überprüfungsergebnisse projiziert werden.

Vorgabemäßig findet Fusion automatisch die Körper, auf denen die Punkte angegeben wurden, und wählt diese aus. Wenn Sie weitere Körper hinzufügen möchten, wählen Sie im Ansichtsbereich die zusätzlichen Körper aus.

Geprüfte Körper einschließen

Wenn diese Option ausgewählt ist, findet Fusion automatisch die Körper, auf denen die Punkte angegeben wurden, und projiziert die Überprüfungsergebnisse auf diese Körper.

Zusammenfassung

Zeigt die Anzahl der Operationen an, aus denen die Überprüfungsergebnisse stammen.

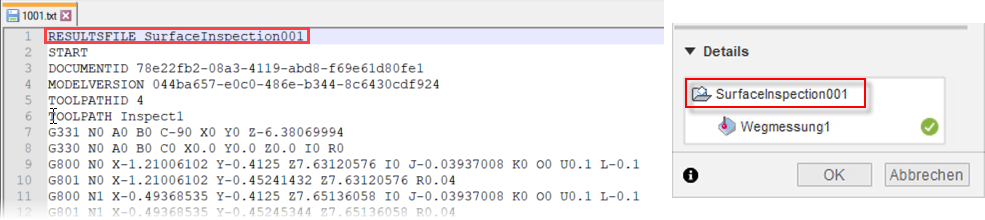

Details

Der Dateiname der Ergebnisdatei und die Namen der Operationen, aus denen die Überprüfungsergebnisse stammen.
