Bearbeiten eines Bruchs in einer Ansicht

Erfahren Sie, wie Sie einen Bruch in einer Ansicht im Arbeitsbereich Zeichnung in Fusion bearbeiten.

Bearbeiten Sie einen Bruch folgendermaßen:

Verwenden des Dialogfelds Gelöste Ansicht bearbeiten

1. Doppelklicken Sie auf dem Plan auf eines der Bruchsymbole in der gelösten Ansicht.

   Das Dialogfeld Gelöste Ansicht bearbeiten wird angezeigt.

2. Nehmen Sie im Dialogfeld Gelöste Ansicht bearbeiten die erforderlichen Änderungen am Bruch vor. Wenn Sie entweder den Anfangs- oder den Endpunkt ändern, wird die Vollansicht ohne Bruch angezeigt, sodass Sie eine neue Position für den Beginn oder das Ende des Bruchs auswählen können.

   Anmerkung: Die Ausrichtung eines vorhandenen Bruchs kann nicht geändert werden. Um die Ausrichtung eines Bruchs zu ändern, löschen Sie den Bruch und erstellen einen neuen Bruch.

3. Klicken Sie auf OK.

Die ausgewählte Ansicht wird mit dem neuen Bruch angezeigt.

Ziehen der Bruchlinien

Ziehen Sie eine der Bruchlinien an eine neue Position in der Ansicht. Der Bruch wird aktualisiert, wenn Sie die Maustaste loslassen.

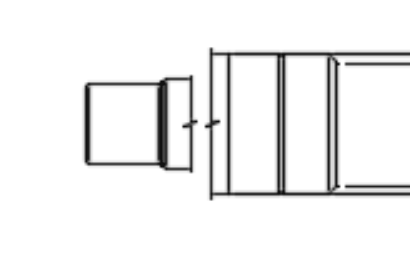

Ziehen Sie eine Bruchlinie über und hinter die gegenüberliegende Bruchlinie, um mehr von der Ansicht anzuzeigen.
