Aktivität 3: Erstellen einer Schnittansicht

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Erstellen Sie eine Schnittansicht.

Voraussetzungen

• Aktivität 2 ist abgeschlossen.

Schritte

1. Platzieren einer Schnittansicht

   Eine Schnittansicht ist eine Zeichnungsansicht, die eine Konstruktion durchschneidet, um das Innere anzuzeigen.

   1. Wählen Sie im Werkzeugkasten Erstellen die Option Schnittansicht aus.



      Der Befehl Schnittansicht befindet sich in der Dropdown-Liste Erstellen.

   2. Klicken Sie rechts auf die Projektionsansicht (über dem Schriftfeld), um sie als die übergeordnete Ansicht auszuwählen, aus der die Schnittansicht erstellt und verknüpft wird.

   3. Verwenden Sie die dreieckigen Mittelpunkt-Fangpunkte, um eine vertikale Trennlinie durch die rechte Projektionsansicht zu zeichnen.

   4. Klicken Sie, um den Startpunkt der Schnittlinie anzugeben.

   5. Klicken Sie, um den Endpunkt der Schnittlinie anzugeben.

      Anmerkung: Um die Schnittlinie besser sehen zu können, klicken Sie etwas oberhalb der Ansicht für den Startpunkt der Schnittlinie und dann etwas unterhalb der Ansicht für den Endpunkt der Schnittlinie (wie in den Abbildungen unten gezeigt).



      Vertikale Trennlinie durch die rechte Projektionsansicht

   6. Klicken Sie auf das grüne Häkchen, um die Auswahl der Schnittlinienpunkte zu bestätigen.



      Grünes Häkchen

   7. Platzieren Sie die Ansicht zwischen der rechten Projektionsansicht und der Erstansicht.

   8. Klicken Sie auf OK, um die Schnittansicht zu generieren.

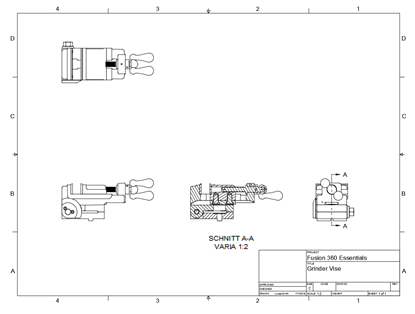

      Zeichnung mit Erstansicht, Projektionsansichten und Schnittansicht

Aktivität 3 - Zusammenfassung

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Erstellen einer Schnittansicht
