Aktivität 2: Erstellen von Projektionsansichten

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Erstellen von Projektionsansichten

Voraussetzungen

• Aktivität 1 ist abgeschlossen.

Schritte

1. Initiieren einer Projektionsansicht

   Nachdem wir eine Erstansicht des Baugruppenmodells erstellt haben, erstellen wir nun Projektionsansichten.

   1. Wählen Sie im Werkzeugkasten Erstellen die Option Projektionsansicht aus.
   2. Klicken Sie auf die Erstansicht, um sie als übergeordnete Ansicht auszuwählen, von bzw. mit der die Projektionsansichten erstellt und verknüpft werden.



   Der Befehl Projektionsansicht befindet sich in der Dropdown-Liste Erstellen.

2. Platzieren der Ansichten

   1. Ziehen Sie den Cursor rechts neben die Erstansicht, und beachten Sie, dass die Projektionsansicht in der Vorschau auf Grundlage dieser Ausrichtung angezeigt wird.
   2. Klicken Sie auf den unteren rechten Quadranten des Blatts (über dem Schriftfeld), um die erste Projektionsansicht zu platzieren.
   3. Klicken Sie auf den oberen linken Quadranten des Blatts, um die zweite Projektionsansicht zu platzieren.
   4. Drücken Sie die Enter, um den Vorgang abzuschließen.

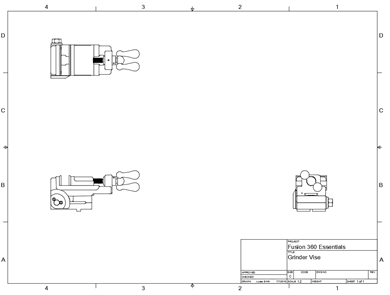

   Erstansicht zusammen mit den Projektionsansichten

   Anmerkung: Eine Projektionsansicht übernimmt alle Eigenschaften der übergeordneten Erstansicht. Wenn sich die Eigenschaften der übergeordneten Ansicht ändern, ändern sich auch die entsprechenden Eigenschaften der Projektionsansicht. Sie können die Eigenschaften einer Projektionsansicht ändern, indem Sie darauf doppelklicken.

Aktivität 2 - Zusammenfassung

Bei dieser Aktivität haben Sie folgende Aufgaben ausgeführt:

• Erstellen von Projektionsansichten
