Aktivität 7: Assoziatives Aktualisieren der Zeichnung

Sie aktualisieren eine Zeichnung, damit sie alle Änderungen am Modell reflektiert.

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Aktualisieren der Zeichnung

Voraussetzungen

• Aktivität 6 ist abgeschlossen.

So wissen Sie, ob das Modell geändert wurde

Wenn Sie Änderungen an der Geometrie des Modells vornehmen und das Modell speichern, können Sie Ihre Zeichnung aktualisieren, damit sie diese Änderungen reflektiert, indem Sie im Werkzeugkasten auf Letzte abrufen klicken.

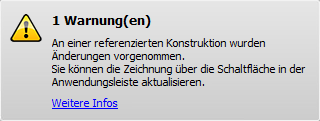

Wenn Änderungen an einem Modell gespeichert werden, wird diese Meldung in der rechten unteren Ecke des Bildschirms angezeigt:

Warnung, die auf gespeicherte Änderungen an einem Modell hinweist

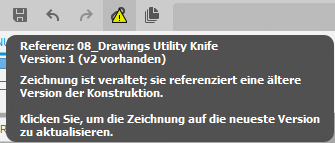

Und Sie erhalten diese Meldung, wenn Sie den Mauszeiger über die Schaltfläche Letzte abrufen bewegen:

Schaltfläche Letzte abrufen und zugehörige Meldung

So aktualisieren Sie die Zeichnung

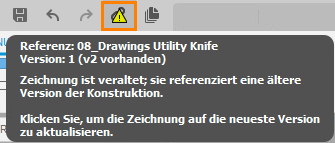

Wenn Sie auf die Schaltfläche Letzte abrufen klicken, wird die Zeichnung aktualisiert, sodass alle Änderungen am Modell seit der Erstellung der Zeichnung (oder seit Letzte abrufen zuletzt ausgeführt wurde) übernommen werden.

Schaltfläche Letzte abrufen und zugehörige Meldung

Wenn mit der Zeichnung verknüpfte Beschriftungen aufgrund der Änderungen am Modell aufgelöst werden, werden Markierungen auf dem Bildschirm angezeigt. Um diese markierten Beschriftungen zu löschen oder manuell neu zuzuordnen, können Sie einen der beiden folgenden korrektiven Schritte durchführen:

• Fangen Sie die Endpunkte der Bemaßung an den entsprechenden Punkten in der Zeichnung.
• Wählen Sie die Objekte, mit denen Sie die Bemaßung erneut verknüpfen möchten.

Aktivität 7 - Zusammenfassung

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Ändern der Konstruktion
• Aktualisieren der Zeichnung
