Aktivität 6: Ändern der Einstellungen und Voreinstellungen

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Ändern der globalen Beschriftungseinstellungen für die aktuelle Zeichnung
• Ändern der Eigenschaften für eine einzelne Bemaßung
• Ändern der Vorgabeeinstellungen für zukünftige Zeichnungen

Voraussetzungen

• Aktivität 5 ist abgeschlossen.

Sie können Beschriftungseinstellungen ändern (z. B. die Schriftart, die Texthöhe, die Genauigkeit von Bemaßungen und ob Bemaßungen angezeigt werden sollen), indem Sie Dokumenteinstellungen im Browser aufrufen. Sie können die Plangröße ändern, indem Sie Plangröße aufrufen.

Schritte

1. Ändern der globalen Beschriftungseinstellungen für die aktuelle Zeichnung

   1. Erweitern Sie die Dokumenteinstellungen im Browser.



      Dokumenteinstellungen im Browser

   2. Bewegen Sie den Mauszeiger über Bemaßungseinheiten anzeigen: Nein (wenn diese Option nicht bereits aktiviert ist).

   3. Klicken Sie auf die Schaltfläche Bemaßungseinheiten anzeigen ändern, um das Dialogfeld Dokumenteinstellungen zu öffnen.



      Schaltfläche Bemaßungseinheiten anzeigen ändern

   4. Legen Sie im Dialogfeld Dokumenteinstellungen die Option Lineare Bemaßungsgenauigkeit auf 0.123 fest, aktivieren Sie das Kontrollkästchen Bemaßungseinheiten anzeigen, und klicken Sie auf OK.

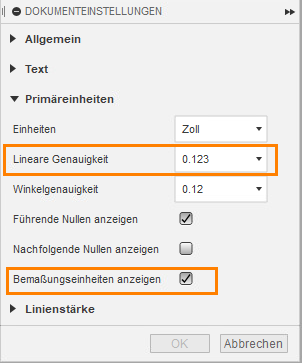

      Dialogfeld Dokumenteinstellungen

      Anmerkung: Die Beschriftungseinstellungen gelten für alle Bemaßungen und den gesamten Text in der aktuellen Zeichnung. Sie können jedoch die Eigenschaften für eine einzelne Bemaßung ändern, wodurch alle globalen Einstellungen überschrieben werden, die Sie geändert haben. Doppelklicken Sie dazu auf eine Bemaßung, und passen Sie die Einstellungen im Dialogfeld Bemaßungseigenschaften an.

2. Ändern der Vorgabeeinstellungen

   Die Vorgabeeinstellungen wirken sich auf alle zukünftigen Zeichnungen aus.

   1. Klicken Sie oben rechts in der Anwendungsleiste auf Mein Profil, und wählen Sie dann Voreinstellungen aus.



      Optionen unter Mein Profil

   2. Wählen Sie in der Liste auf der linken Seite des Dialogfelds Voreinstellungen unter Allgemein die Option Zeichnung aus.

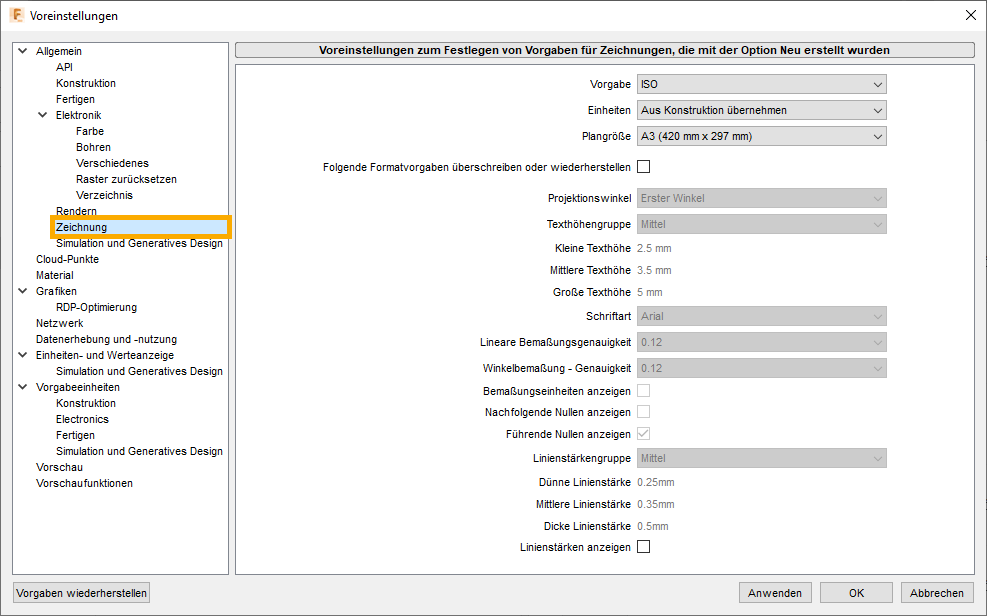

      Dialogfeld Voreinstellungen

      Hier finden Sie die Vorgabeeinstellungen, die für alle neuen Zeichnungen gelten, die Sie erstellen.

   3. Klicken Sie auf Abbrechen, um das Dialogfeld zu schließen, ohne die Änderungen zu übernehmen.

   Anmerkung: Bei der Erstellung einer neuen Zeichnung gelten stets die Vorgabeeinstellungen. Einige der Einstellungen können geändert werden, nachdem Sie eine Zeichnung erstellt haben, aber Einstellungen wie Zeichnungsformat, Einheiten und Projektionswinkel können nach der Erstellung der Zeichnung nicht mehr geändert werden. Wenn Sie diese ändern müssen, ist es erforderlich, eine neue Zeichnung zu erstellen.

Aktivität 6 - Zusammenfassung

Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Ändern der globalen Beschriftungseinstellungen für die aktuelle Zeichnung
• Ändern der Eigenschaften für eine einzelne Bemaßung
