Die Registerkarte Komponenten zeigt die Baugruppenstruktur einer Fusion-Konstruktion an. Verwenden Sie die Registerkarte Komponenten in Fusion-Web-Client oder die Registerkarte Start, falls Sie Manage Extension aktiviert haben, um alle Komponenten in einer Konstruktion anzuzeigen.

Weitere Informationen zu dieser Elementvorschau finden Sie im Fusion 360-Blog.

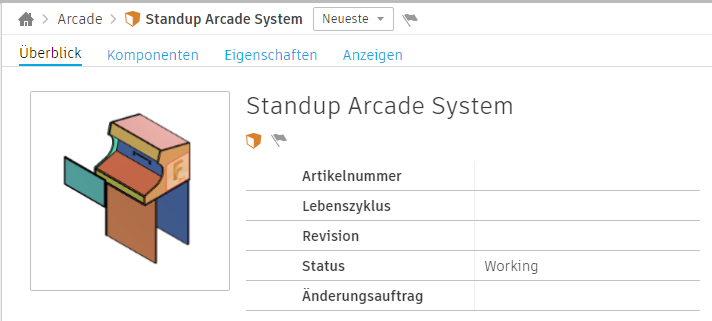

1. Öffnen Sie im Navigationsbereich das Projekt mit der Konstruktion, die Sie anzeigen möchten.

2. Wählen Sie die Konstruktion aus.

3. Klicken Sie in der Hauptansicht auf die Registerkarte Komponenten.



Anpassen der Tabelle

Die folgenden Spalten werden vorgabemäßig angezeigt:

• Bauteilname: der Name des Bauteils oder der Komponente in Fusion.
• Miniaturansicht: ein Bild der Komponente. Platzieren Sie den Mauszeiger über der Miniaturansicht, um eine größere Miniaturansicht anzuzeigen.
• Externe Referenz: gibt an, dass die Komponente eine externe Referenz ist.
• Meilenstein: gibt an, dass die aktuelle Version der Komponente ein Meilenstein ist.
• Bauteilnummer: die Bauteilnummer der Komponente, die in Fusion zugewiesen ist.
• Beschreibung: die Beschreibung der Komponente in Fusion.
• Material - Vorgabe: Das vorgabemäßige Material, das Körpern zugewiesen wird, die in der Komponente erstellt wurden.
• Datum/Uhrzeit aktualisiert: Datum und Uhrzeit der letzten Aktualisierung der Komponente

Wenn Fusion Manage Extension aktiviert ist, sind zusätzliche Spalten verfügbar:

• Artikelnummer: die zugewiesene Fusion Manage-Artikelnummer.
• Lebenszyklus: der aktuelle Lebenszyklus-Status des zugewiesenen Artikels.
• Revision: die Revision des letzten Änderungsauftrags, der mit dieser Version der Komponente verknüpft ist.

Sie können festlegen, welche Spalten angezeigt werden sollen.

• Klicken Sie auf Einstellungen , und verwenden Sie dann die Kontrollkästchen, um Spalten hinzuzufügen oder zu entfernen.

Sortieren der Tabelle

• Klicken Sie auf eine Spaltenüberschrift, um die Tabelle nach dieser Spalte zu sortieren.
• Klicken Sie erneut auf die Spaltenüberschrift, um zwischen auf- und absteigender Reihenfolge zu wechseln.

Anzeigen einer anderen Version der Konstruktion

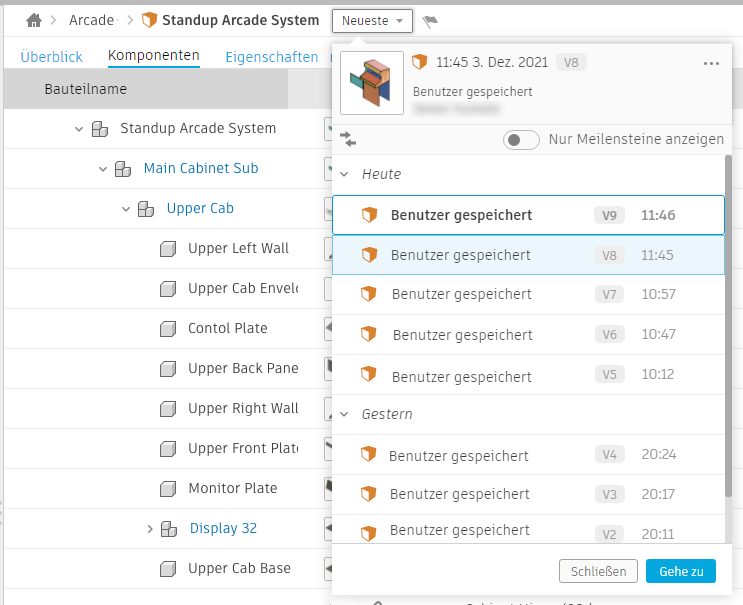

Verwenden Sie das Menü Verlauf, um eine andere Version der Konstruktion anzuzeigen. Die Komponenten für die ausgewählte Version werden auf der Registerkarte Komponenten angezeigt.

1. Klicken Sie auf das Menü Verlauf.



2. Wählen Sie eine Version in der Liste aus.

3. Klicken Sie auf Gehe zu.

Sie können den Verlauf filtern, um nur Konstruktionsversionen anzuzeigen, die Meilensteine sind.

• Klicken Sie auf Nur Meilensteine anzeigen.

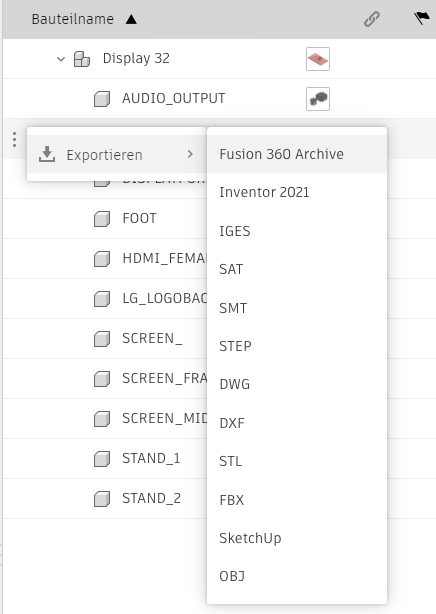

Exportieren einer Komponente

1. Platzieren Sie den Mauszeiger über der zu exportierenden Komponente.

2. Klicken Sie auf das Menü Aktion, und wählen Sie dann Exportieren aus.



3. Wählen Sie das Format aus.

Eine Komponente freigeben

Sie können eine Verknüpfung zu einer Komponente mit Projektbeteiligten oder Teamkollegen teilen, die keinen direkten Zugriff auf ein Projekt haben. Siehe Freigeben von Konstruktionen
