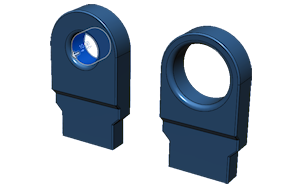

Erstellen von Volumenkörpern mit Drücken/Ziehen

Erfahren Sie, wie Sie mit dem Werkzeug Drücken/Ziehen einen Volumenkörper in Fusion erstellen oder ändern.

1. Klicken Sie auf Konstruktion > Volumenkörper > Ändern > Drücken/Ziehen .

   Das Dialogfeld Drücken/Ziehen wird angezeigt.

2. Wählen Sie im Ansichtsbereich Skizzenprofile, Kanten oder Flächen aus:

   • Skizzenprofil: Extrudieren Sie einen neuen Volumenkörper aus dem Skizzenprofil.

     Das Dialogfeld Extrusion wird angezeigt.

   • Kante: Runden Sie die Kanten des Volumenkörpers ab.

     Das Dialogfeld Abrundung wird angezeigt.

   • Fläche: Fügen Sie dem Volumenkörper Volumen hinzu, oder entfernen Sie Volumen.

     Das Dialogfeld Fläche versetzen wird geöffnet.

3. Verwenden Sie die Manipulatorgriffe zum Extrudieren, Abrunden oder Versetzen von Geometrie, oder geben Sie genaue Werte in das Dialogfeld ein.

4. Klicken Sie auf OK.

Der neue oder geänderte Volumenkörper wird im Ansichtsbereich angezeigt.

Tipps

• Halten Sie Ctrl (Windows) bzw. Command (MacOS) gedrückt, um den Auswahlsatz zu ändern, sobald die Vorschau für das Fasenwerkzeug auf dem Körper im Ansichtsbereich angezeigt wird.
• Sie können die Option Tangentenkette deaktivieren, wenn Sie beim Auswählen von Flächen keine tangential verbundene Geometrie einbeziehen möchten.
