Aktivität 3: Hinzufügen eines Aufklebers

In dieser Aktivität bringen Sie mithilfe des Werkzeugs Aufkleber ein Bild des Autodesk-Logos auf dem Heft des Universalmessers auf.

Ein Aufkleber wird verwendet, um Bezeichnungen oder andere Grafiken, die auf der Oberfläche des Modells angezeigt werden, zu imitieren. Es kann sich dabei um Ziffern auf einer Tastatur oder Markennamen und Logos handeln. Aufkleber werden auf der oberen Modelloberfläche und anders als Materialien aufgebracht.

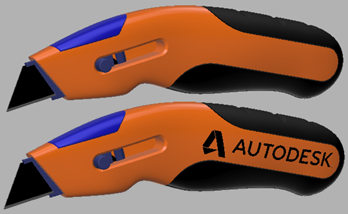

Messer ohne Aufkleber (oben) und mit Aufkleber (unten)

Voraussetzungen

• Stellen Sie sicher, dass Sie dem Universalmesser wie in Aktivität 2 beschrieben verschiedene Materialien zugewiesen haben.
• Stellen Sie sicher, dass Sie sich im Arbeitsbereich Rendern befinden.
• Stellen Sie sicher, dass das Modell des Universalmessers geöffnet ist.

Schritte

1. Laden Sie das folgende Bild herunter, und speichern Sie es auf dem Desktop.

   1. Klicken Sie mit der rechten Maustaste auf das folgende Bild, und wählen Sie Bild speichern unter aus.

   2. Navigieren Sie zu einem Speicherort Ihrer Wahl, und speichern Sie das Bild unter dem Namen Autodesk-Logo.png.

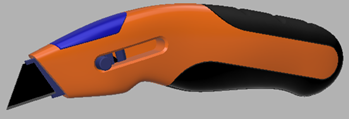

2. Drehen Sie das Messer, damit Sie die linke Seite des Messers gut sehen können.



3. Wählen Sie die linke Fläche des Universalmessers aus.

4. Öffnen Sie das Autodesk-Logo als Aufkleber für die Seite des Messers.

   1. Klicken Sie auf Setup > Aufkleber.

   2. Klicken Sie im Dialogfeld Aufkleber auf das Bildsymbol .

   3. Navigieren Sie zu dem Speicherort, an dem Sie die Datei Autodesk-Logo.png gespeichert haben.

   4. Wählen Sie die Datei Autodesk-Logo.png aus, und klicken Sie auf Öffnen.

   5. Klicken Sie auf OK. Das Logo ist nicht richtig positioniert. Die Positionierung erfolgt als nächstes. Die Positionierung erfolgt in einem zweiten Schritt, um zu zeigen, dass Sie die Position des Aufklebers jederzeit bearbeiten können.



5. Passen Sie die Position des Aufklebers auf der rechten Seite des Messers an, sodass er lesbar und im orangefarbenen Bereich zentriert ist.

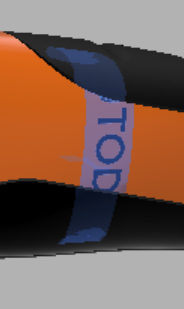

   1. Klicken Sie auf den Aufkleber, um ihn auszuwählen.



   2. Klicken Sie mit der rechten Maustaste, und wählen Sie Aufkleber bearbeiten.



   3. Verwenden Sie den Manipulator Drehen, um den Aufkleber am Griff auszurichten.

   4. Verwenden Sie den Manipulator Maßstab, um die Größe des Aufklebers zu ändern.

   5. Verwenden Sie den Manipulator XY-Ebene, um den Aufkleber zu positionieren.



   6. Klicken Sie zum Annehmen der Position des Aufklebers auf OK.

Aktivität 3 - Zusammenfassung

In dieser Aktivität haben Sie ein Bild des Autodesk-Logos zum Messer hinzugefügt, indem Sie Folgendes getan haben:

• Importieren eines Bilds des Logos als Aufkleber.

• Anpassen der Größe und Ausrichtung des Bilds auf dem Messer.



Messer ohne Aufkleber (oben) und mit Aufkleber (unten)
