Mit den Werkzeugen im Arbeitsbereich Konstruktion in der kontextabhängigen Umgebung Form in der Gruppe Symmetrie können Sie Symmetrie zu T-Spline-Körpern in Fusion hinzufügen.

Sie können die folgenden Werkzeuge zum Hinzufügen von Symmetrie zu einem T-Spline-Körper verwenden:

• Spiegeln - Intern
• Rund - intern
• Spiegeln - doppelt
• Rund - doppelt
• Symmetrie löschen
• Symmetrie isolieren

Spiegeln - Intern

Mit dem Werkzeug Spiegeln - Intern wird Spiegelsymmetrie innerhalb der Geometrie eines T-Spline-Körpers erstellt.

Sie wählen eine Fläche auf jeder Seite des Körpers und dann Kanten und Scheitelpunkte aus. Auf dem Körper im Ansichtsbereich werden grüne Symmetrielinien angezeigt.

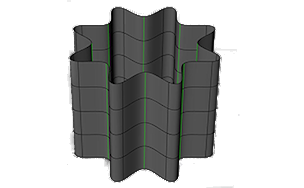

Rund - intern

Mit dem Werkzeug Rund - intern wird kreisförmige Symmetrie innerhalb der Geometrie eines T-Spline-Körpers erstellt.

Wählen Sie eine Fläche auf dem Körper aus, und geben Sie dann die Anzahl der Symmetrielinien an. Auf dem Körper im Ansichtsbereich werden grüne Symmetrielinien angezeigt.

Die möglichen Symmetriebereiche werden basierend auf der ausgewählten Fläche und dem Körper automatisch berechnet.

Spiegeln - doppelt

Mit dem Werkzeug Spiegeln - doppelt wird ein duplizierter T-Spline-Körper erstellt, der auf einer Ebene gespiegelt wird.

Wählen Sie einen T-Spline-Körper und dann eine Spiegelebene aus. Alle Änderungen, die Sie an einer Kopie vornehmen, spiegeln sich in der anderen Kopie wider.

Sie können auch die Option Schweißen aktivieren und eine Toleranz einstellen, um die T-Spline-Körper dort, wo sie sich schneiden, zu verbinden.

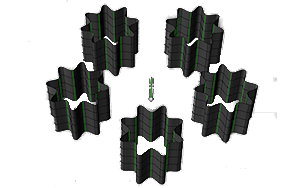

Rund - doppelt

Mit dem Werkzeug Rund - doppelt werden Duplikate eines T-Spline-Körpers um eine Achse erstellt.

Wählen Sie einen T-Spline-Körper und dann eine Achse aus, um die die Duplikate gedreht werden sollen. Alle Änderungen, die Sie an einer Kopie vornehmen, spiegeln sich in den anderen Kopien wider.

Sie können auch die Option Schweißen aktivieren und eine Toleranz einstellen, um die T-Spline-Körper dort, wo sie sich schneiden, zu verbinden.

Symmetrie löschen

Mit dem Werkzeug Symmetrie löschen werden symmetrische Abhängigkeiten von einem oder mehreren T-Spline-Körpern entfernt.

Symmetrie isolieren

Das Werkzeug Symmetrie isolieren verhindert, dass symmetrische Abhängigkeiten auf bestimmte Flächen, Kanten oder Scheitelpunkte auf einem T-Spline-Körper angewendet werden.

Wählen Sie die zu isolierenden Flächen, Kanten oder Scheitelpunkte aus. Isolierte Flächen werden im Ansichtsbereich rot auf dem Körper angezeigt.
