Aktivität 2: Erstellen und Anwenden einer neuen Regel

Die Blechkomponente verwendet die Vorgaberegel, die bestimmte Formen und Dicken angibt. Bei dieser Aktivität führen Sie folgende Aufgaben aus:

• Erstellen einer neuen Regel zum Ändern der Form und Dicke der Lasche

• Anwenden der neuen Regel auf den Körper



Voraussetzungen

• Aktivität 1 ist abgeschlossen.

Schritte

1. Erstellen Sie eine neue Blechregel mit Stahl (mm) als Material in der Bibliothek, und legen Sie die Dicke auf 1.5 mm fest. Definieren Sie die Biegung und Freistellungsattribute wie folgt:

   • Ändern Sie den Biegeradius in Dicke * 1.15.

   • Ändern Sie die Freistellungsform Schnittpunkt von 2 Biegungen in Quadrat.

   • Ändern Sie die Größe der Freistellung in Dicke * 3.0.





     1. Klicken Sie auf (Arbeitsbereich Konstruktion > Registerkarte Blech > Gruppe Ändern > Blechregeln), um das Dialogfeld Blechregeln zu öffnen.
     2. Erweitern Sie im Dialogfeld Blechregeln die Bibliothek, wählen Sie Stahl (mm) (Vorgabe) aus, und klicken Sie dann auf Neue Regel.

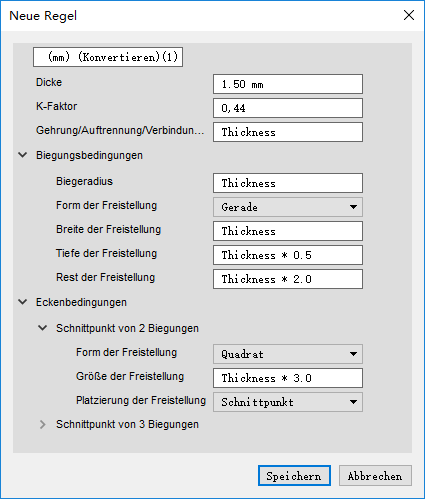

     3. Geben Sie im Dialogfeld Neue Regel einen Namen für die neue Regel ein, und legen Sie dann die Dicke auf 1.5 mm fest.
     4. Erweitern Sie Biegungsbedingungen, und legen Sie den Biegeradius auf Dicke * 1.15 fest.
     5. Erweitern Sie Eckenbedingungen, und legen Sie die Freistellungsform Schnittpunkt von 2 Biegungen auf Quadrat und die Größe der Freistellung auf Dicke * 3.0 fest.



     6. Klicken Sie auf Speichern, um die Änderungen zu übernehmen und das Dialogfeld Neue Regel zu schließen.
     7. Klicken Sie auf Schließen, um das Dialogfeld Blechregeln zu schließen.

2. Wenden Sie die neue Regel auf die Konstruktion an.

   1. Erweitern Sie im Browser Komponente 1:1.

      Beachten Sie, dass der Knoten Regel den Namen der Regel angibt, die für den Blechkörper verwendet wird.

   2. Bewegen Sie den Mauszeiger über Regel: Stahl (mm), und klicken Sie dann auf Regel umschalten, um das Dialogfeld Blechregel umschalten zu öffnen.
   3. Erweitern Sie im Dialogfeld Blechregel umschalten die Bibliothek, und wählen Sie die neue Regel aus, die sich wahrscheinlich unten in der Liste befindet.
   4. Klicken Sie auf OK, um die Änderungen zu übernehmen und das Dialogfeld zu schließen.

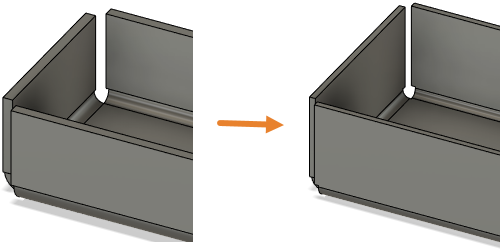

      Die neue Regel wird im Browser geändert, und der Körper wird entsprechend aktualisiert.

Aktivität 2 - Zusammenfassung

Bei dieser Aktivität haben Sie folgende Aufgaben ausgeführt:

• Erstellen einer neuen Blechregel zum Ändern der Form und Dicke der Lasche
• Anwenden der neuen Regel auf den Blechkörper.
