Aktivität 5: Erstellen und Durchführen einer zweiten Studie mit unterschiedlichen Lasten und Abhängigkeiten

Bei dieser Aktivität erstellen Sie die neue Studie Study 2 - Static Stress mit unterschiedlichen Lasten und Abhängigkeiten. Gehen Sie wie folgt vor, um die Abhängigkeiten und Lasten zu ändern und die Analyse durchzuführen:

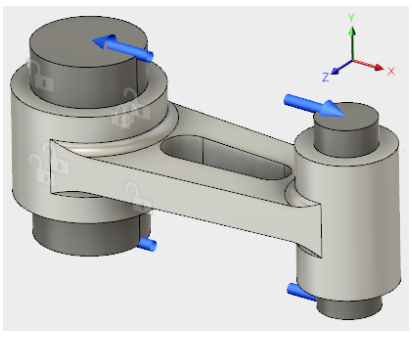

Einrichtung von Studie 2

Verbindungsstangen-Baugruppe, teilweise abhängig, mit angewendeter Last

Voraussetzungen

Schritte

  1. Klonen Sie Studie 1, und aktivieren Sie Modi für starren Körper entfernen in der neu erstellten Studie 2.

    1. Klicken Sie im Browser mit der rechten Maustaste auf Study 1 - Static Stress, und wählen Sie Studie klonen aus dem Kontextmenü aus.

      Der Knoten Study 2 - Static Stress wird im Browser angezeigt, und die neue Studie wird zur aktiven Studie.
    2. Klicken Sie auf Symbol Einstellungen (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Verwalten > Einstellungen), um das Dialogfeld Einstellungen zu öffnen.
    3. Klicken Sie im Abschnitt Allgemein auf Modi für starren Körper entfernen, um die Option zu aktivieren.
    4. Klicken Sie auf OK, um die Änderungen zu bestätigen und das Dialogfeld zu schließen.

  2. Löschen Sie die vollständig festgelegte Abhängigkeit, die Sie beim Erstellen von Studie 1 auf den kleinen Stift angewendet haben.

    1. Erweitern Sie im Browser den Zweig Load Case:1 von Studie 2.
    2. Erweitern Sie den Unterzweig Symbol Abhängigkeiten Constraints unter Load Case:1.
    3. Klicken Sie mit der rechten Maustaste auf Symbol Vollständig abhängig Fixed1 unter Constraints, und klicken Sie dann im Kontextmenü auf Symbol Löschen Löschen.

      Anmerkung: Da diese Abhängigkeit nun entfernt ist, besteht jetzt keine X-Abhängigkeit mehr im Modell. Im nächsten Schritt gleichen Sie die auf das Modell angewendeten X-Lasten aus.

  3. Wenden Sie eine 2,000-Pfund-Kraftbelastung auf den kleinen Stift an, die der Last auf den großen Stift entspricht, aber in entgegengesetzter Richtung wirkt.

    1. Klicken Sie auf Symbol Strukturelle Lasten (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Lasten > Strukturelle Lasten), um das Dialogfeld Strukturelle Lasten zu öffnen.
    2. Klicken Sie auf die obere Endfläche (+Y) des kleinen Stifts, um sie auszuwählen, drehen Sie das Modell, und klicken Sie auf die untere Endfläche (-Y) des kleinen Stifts, um diese ebenfalls auszuwählen.
    3. Bestätigen Sie im Dialogfeld Strukturelle Lasten, dass der Lasttyp auf Kraft gesetzt ist, und legen Sie dann den Richtungstyp auf Symbol Lastrichtung - Vektoren und Komponenten Vektoren (X, Y, Z) fest.
    4. Geben Sie 2000 in das Eingabefeld Fx ein.

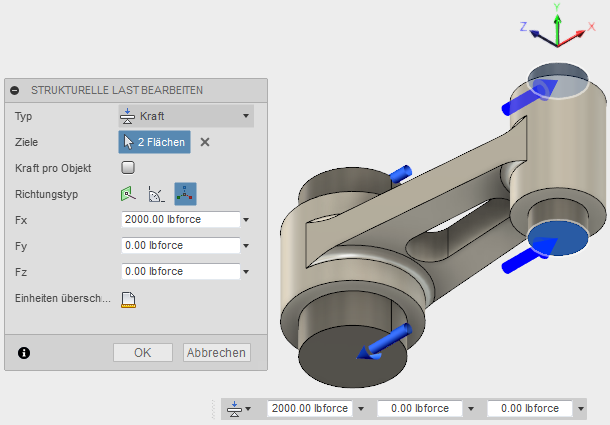

      Weitere Last hinzufügen
    5. Klicken Sie auf OK, um die Änderungen zu bestätigen und das Dialogfeld zu schließen.
    6. Klicken Sie auf Symbol Startansicht Start, um die vorgegebene isometrische Drehung des Modells wiederherzustellen.

  4. Überprüfen Sie für die Simulationseinrichtung, ob sie zum Lösen bereit ist.

    Das Symbol Vorüberprüfung in der Gruppe Lösen im Werkzeugkasten Simulation zeigt ein orangefarbenes Ausrufezeichen Gelbes Warnsymbol Vorüberprüfung an, was darauf hinweist, dass eine Warnung vorliegt.

    1. Klicken Sie auf Symbol Gelbes Warnsymbol für Vorüberprüfung, um weitere Informationen zu erhalten.

      Die Warnung gibt an, dass keine strukturellen Abhängigkeiten definiert sind. Wir erwarten diese Warnung, da wir davon ausgehen, dass das Modell durch Modi für starren Körper entfernen stabilisiert wird und nicht durch Abhängigkeiten.
    2. Klicken Sie auf Schließen, um die Warnungen auszublenden.

  5. Lösen Sie die Studie.

    1. Klicken Sie auf Symbol Lösen (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Lösen > Lösen), um das Dialogfeld Lösen zu öffnen.
    2. Vergewissern Sie sich, dass Simulationsmodell 1 - Studie 2 - Statische Spannung ausgewählt ist, und klicken Sie auf Lösen, um die Analyse auszuführen.

      Anmerkung: Der Lösungsvorgang für dieses Modell kann einige Minuten in Anspruch nehmen. Die Lösung muss iterativ mehrmals ausgeführt werden. Der Solver muss feststellen, an welchen Punkten entlang der Kontaktflächen eine Berührung oder Abhebung des Modells stattfindet.
    3. Wenn die Analyse abgeschlossen ist, klicken Sie auf Schließen, um das Dialogfeld Job-Status zu schließen und die Ergebnisse anzuzeigen.

Aktivität 5 - Zusammenfassung

Schritte bei dieser Aktivität
