Temperaturgrenzwerte in der Elektronikkühlung

Der Temperaturgrenzwert ist die Temperatur, bei oder über der die Komponente aufgrund von Überhitzung möglicherweise versagen wird. Sie können einen Temperaturgrenzwert für Leiterplattenkomponenten mit Risiko angeben, um deren Ausfallrisiko hervorzuheben.

Auf Leiterplatten gibt es verschiedene Komponenten, die sich als Ergebnis der angewendeten Wärmelast aufheizen und Wärme abgeben. Über einer bestimmten Temperatur können diese Komponenten überhitzen und möglicherweise ausfallen. Die angewendete Last und die maximale Temperatur dieser Komponenten werden auf dem technischen Datenblatt des Herstellers aufgeführt.

3D-Leiterplatte mit Stromversorgung

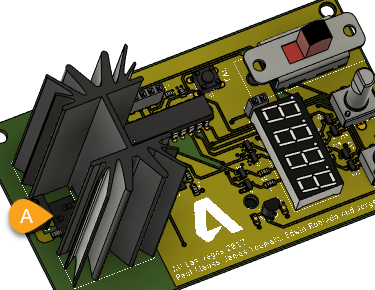

Abbildung 1: 3D-Leiterplatte mit Stromversorgung mit einem Temperaturgrenzwert von 150 °C auf Komponente A.

Anmerkung: Für Leiterplatten, die im Fusion-Arbeitsbereich Elektronik erstellt wurden, werden MAXTEMP-Attribute, die im 2D-Layout festgelegt sind, automatisch als Temperaturgrenzwerte in den Arbeitsbereich Simulation importiert.

Einstellung MAXTEMP

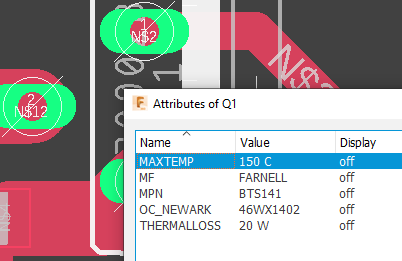

Abbildung 2: Einstellung MAXTEMP auf 3D-Leiterplatte.

Wenn Sie einen Temperaturgrenzwert festlegen, wird ein Grenzwertergebnis erzeugt, das die Temperatur aller Komponenten anzeigt. Dieses Ergebnis gibt an, wie nahe die Komponenten mit angegebenen Temperaturgrenzwerten bei ihren entsprechenden Grenzwerten liegen.

Anmerkung: Sie müssen keinen Temperaturgrenzwert für die Leiterplattenkomponenten festlegen, aber das Grenzwertergebnis wird nur generiert, wenn Sie Temperaturgrenzwerte festlegen.
