Aktivität 3: Anwenden von strukturellen Abhängigkeiten

In dieser Aktivität versehen Sie die Grundplatte des starren Körpers vollständig mit Abhängigkeiten. Sie definieren dann für die obere Fläche der oberen Platte eine Abhängigkeit, die den Rohling nach unten drückt, sodass er sich nicht in X- und Z-Richtung bewegt. Da es sich um ein Viertelsymmetriemodell handelt, wenden Sie auch Abhängigkeiten auf die beiden "inneren" vertikalen Flächen des Rohteils und der oberen Platte an, eine in X-Richtung und eine in Z-Richtung.

Wenden Sie eine feste Abhängigkeit in allen 6 Freiheitsgraden auf die Grundplatte des starren Körpers an.
Wenden Sie feste Abhängigkeiten auf die vertikalen Flächen des Rohlings und der oberen Platte in X-Richtung an, wie sie sich ansonsten auf der Innenseite eines vollständigen Modells befinden würden.
Wenden Sie feste Abhängigkeiten auf die vertikalen Flächen des Rohlings und der oberen Platte in Z-Richtung an, da diese Flächen eine Symmetrieebene darstellen, auf der sich das Material nicht bewegt.
Wenden Sie feste Abhängigkeiten auf die obere Fläche der oberen Platte an, um Bewegungen nur in Y-Richtung zuzulassen.

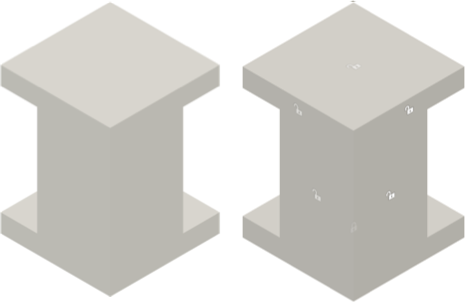

Modell vor dem Anwenden von Abhängigkeiten (links) und mit angewendeten Abhängigkeiten (rechts).

Voraussetzungen

Aktivität 2 ist abgeschlossen.

Schritte

Fixieren Sie den starren Körper vollständig in allen sechs Translations- und Rotations-Freiheitsgraden.
1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Einrichtung > Gruppe Abhängigkeiten > Strukturelle Abhängigkeiten), um das Dialogfeld Strukturelle Abhängigkeiten zu öffnen.
2. Vergewissern Sie sich, dass der Typ für Abhängigkeit auf Fest gesetzt ist.

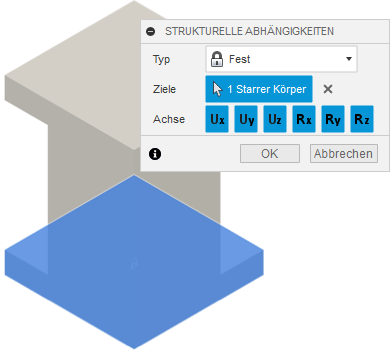

3. Klicken Sie auf die Platte Starre Basis, um sie als Ziel auszuwählen.

  Anmerkung: Da es sich um einen starren Körper handelt, wird der gesamte Körper ausgewählt, wenn Sie auf eine Kante oder Fläche klicken.

  Drei Rotations-Freiheitsgrade (FHG) werden zusätzlich zu den üblichen translationalen Freiheitsgraden im Dialogfeld Strukturelle Abhängigkeiten angezeigt. Elemente, die zu starren Körpern gehören, unterstützen sechs Freiheitsgrade.
4. Vergewissern Sie sich, dass die Achsen-Optionen Ux, Uy, Uz, Rx, Ry und Rz alle aktiviert sind und blau hervorgehoben werden.
5. Klicken Sie auf OK, um die Abhängigkeiten festzulegen und das Dialogfeld zu schließen.
6. Optional können Sie im Browser auf die neue Abhängigkeit klicken, um sie blau hervorzuheben, und dann erneut klicken, um sie umzubenennen und sie so von weiteren Abhängigkeiten zu unterscheiden, die Sie später noch festlegen werden.
Wenden Sie eine feste Abhängigkeit auf die obere Fläche der oberen Platte in X- und Z-Richtung an.
1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Einrichtung > Gruppe Abhängigkeiten > Strukturelle Abhängigkeiten), um das Dialogfeld Strukturelle Abhängigkeiten zu öffnen.
2. Vergewissern Sie sich, dass der Typ für Abhängigkeit auf Fest gesetzt ist.

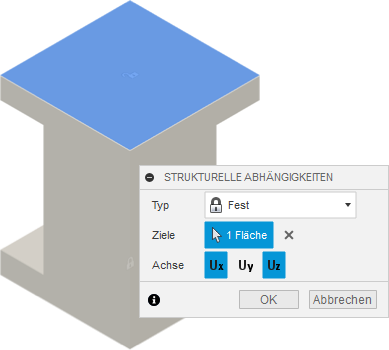

3. Klicken Sie auf die obere Fläche der oberen Platte, um sie als Ziel auszuwählen.
4. Klicken Sie auf Uy, um die Auswahl aufzuheben, wobei sowohl Ux als auch Uz ausgewählt bleiben.
5. Klicken Sie auf OK, um die Abhängigkeiten festzulegen und das Dialogfeld zu schließen.
6. Optional können Sie im Browser auf die neue Abhängigkeit klicken, um sie blau hervorzuheben, und dann erneut klicken, um sie umzubenennen und sie so von weiteren Abhängigkeiten zu unterscheiden, die Sie später noch festlegen werden.
Wenden Sie eine feste Abhängigkeit in X-Richtung auf die "innere" vertikale Fläche sowohl auf der oberen Platte als auch auf dem Rohling an, die an der Grundplatte ausgerichtet ist und senkrecht zur X-Achse verläuft.
1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Einrichtung > Gruppe Abhängigkeiten > Strukturelle Abhängigkeiten), um das Dialogfeld Strukturelle Abhängigkeiten zu öffnen.
2. Vergewissern Sie sich, dass der Typ für Abhängigkeit auf Fest gesetzt ist.

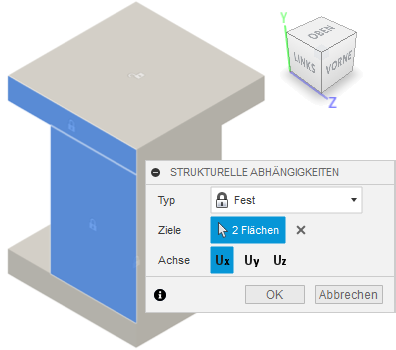

3. Klicken Sie auf die "innere" vertikale Fläche der oberen Platte und des Rohlings, die lotrecht zur X-Achse ist, um sie als Ziel auszuwählen.
4. Klicken Sie auf Uy und Uz, um ihre Auswahl aufzuheben, sodass nur Uy ausgewählt ist.
5. Klicken Sie auf OK, um die Abhängigkeiten festzulegen und das Dialogfeld zu schließen.
6. Optional können Sie im Browser auf die neue Abhängigkeit klicken, um sie blau hervorzuheben, und dann erneut klicken, um sie umzubenennen und sie so von weiteren Abhängigkeiten zu unterscheiden, die Sie später noch festlegen werden.
Wenden Sie eine feste Abhängigkeit in Z-Richtung auf die "innere" vertikale Fläche sowohl auf der oberen Platte als auch auf dem Rohling an, die an der Grundplatte ausgerichtet ist und senkrecht zur Z-Achse verläuft.
1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Einrichtung > Gruppe Abhängigkeiten > Strukturelle Abhängigkeiten), um das Dialogfeld Strukturelle Abhängigkeiten zu öffnen.
2. Vergewissern Sie sich, dass der Typ für Abhängigkeit auf Fest gesetzt ist.

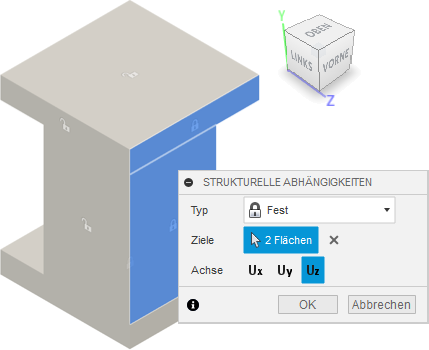

3. Klicken Sie auf die "innere" vertikale Fläche der oberen Platte und des Rohlings, die lotrecht zur Z-Achse ist, um sie als Ziel auszuwählen.
4. Klicken Sie auf Ux und Uy, um ihre Auswahl aufzuheben, sodass nur Uz ausgewählt ist.
5. Klicken Sie auf OK, um die Abhängigkeiten festzulegen und das Dialogfeld zu schließen.
6. Optional können Sie im Browser auf die neue Abhängigkeit klicken, um sie blau hervorzuheben, und dann erneut klicken, um sie umzubenennen und sie so von weiteren Abhängigkeiten zu unterscheiden, die Sie später noch festlegen werden.

Aktivität 3 - Zusammenfassung

Schritte bei dieser Aktivität:

Sie wenden eine feste Abhängigkeit in allen 6 Freiheitsgraden auf die Grundplatte des starren Körpers an.
Sie wenden feste Abhängigkeiten auf die vertikalen Flächen des Rohlings und der oberen Platte in X-Richtung an.
Sie wenden feste Abhängigkeiten auf die vertikalen Flächen des Rohlings und der oberen Platte in Z-Richtung an.
Feste Abhängigkeiten werden auf die obere Fläche der oberen Platte angewendet, mit Ausnahme der Uy-Richtung.
