Aktivität 2: Definieren des stationären Körpers als starr und Auswählen eines Materials

Bei dieser Aktivität definieren Sie die stationäre Grundplatte als starren Körper und wählen ein anderes Material für die Analyse aus. Die Spannungen in der Grundplatte sind nicht von Belang. Die kritischen Spannungen treten an den Verriegelungsfingern des Steckerbauteils auf. Starre Bauteile können verschoben oder gedreht werden. Sie können sich jedoch nicht verformen, und für sie werden keine Dehnungen oder Spannungen berechnet.

Bei dieser Aktivität

• definieren Sie einen starren Körper, um die Lösungszeit der Simulation zu verkürzen.

• ändern Sie das Material des Simulationsmodells für die Platten in Stahl und für den Rohling in Kupfer.

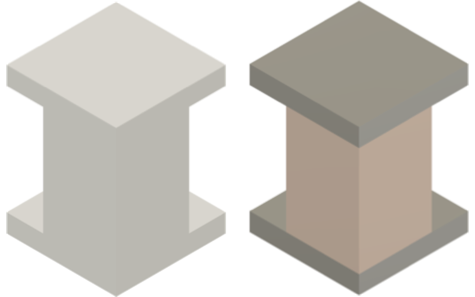

  Modell vor dem Anwenden der Materialien (links) und mit den angewendeten Materialien (rechts).

Voraussetzungen

• Aktivität 1 ist abgeschlossen.

Schritte

1. Definieren Sie die stationäre Grundplatte als starren Körper.

   1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Einrichten > Gruppe Starre Körper > Starre Körper), um das Dialogfeld Starre Körper zu öffnen.

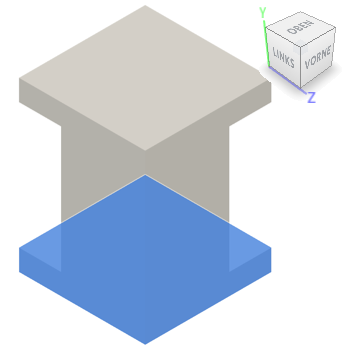

   2. Klicken Sie auf die Platte Starre Basis, um sie als Ziel auszuwählen.



   3. Klicken Sie auf OK, um die Auswahl zu übernehmen und das Dialogfeld Starre Körper zu schließen.

2. Wählen Sie Kupfer - hochfeste Legierung als Material für den Kupferrohling im Simulationsmodell aus.

   1. Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Materialien > Studienmaterialien), um das Dialogfeld Studienmaterialien zu öffnen.
   2. Vergewissern Sie sich, dass Fusion - Nichtlineare Materialbibliothek als Materialbibliothek ausgewählt ist.
   3. Klicken Sie in die Spalte Studienmaterialien der ersten Zeile, um den Rohling auszuwählen.
   4. Klicken Sie in der Spalte Studienmaterialien auf die , und wählen Sie dann Kupfer - hochfeste Legierung aus der Liste der Materialien aus.

3. Wählen Sie Stahl - hochfest, tragend als Material für die beiden Platten im Simulationsmodell.

   1. Klicken Sie in die Spalte Studienmaterialien der zweiten Zeile, um die stationäre Grundplatte auszuwählen.
   2. Halten Sie die Umschalttaste gedrückt, und klicken Sie in die dritte Zeile, um auch die obere Platte auszuwählen.
   3. Klicken Sie in der Spalte Studienmaterialien auf die , und wählen Sie dann Stahl - hochfest, tragend aus der Liste der Materialien. Beachten Sie, dass sich das Material in der anderen Zeile nicht ändert. Wenn Sie auf OK klicken, werden alle ausgewählten Zeilen aktualisiert.
   4. Klicken Sie auf OK, um die Auswahl zu übernehmen und auf beide ausgewählte Zeilen anzuwenden.

Aktivität 2 - Zusammenfassung

Schritte bei dieser Aktivität:

• Die stationäre Basisplatte wurde als starrer Körper definiert, um die Lösungszeit der Simulation zu verkürzen.
• Das Material für das Simulationsmodell wurde in Kupfer für den Rohling und in Stahl für die beiden Platten geändert.
