Schritte bei dieser Aktivität:

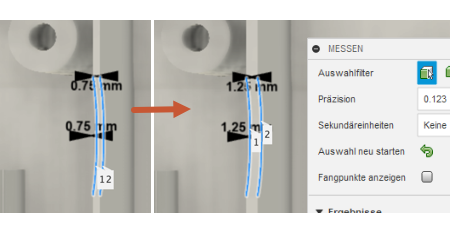

Originalmodell der Heckenschere (links) und Modell der Heckenschere mit dickerer Rippe (rechts).
Klonen Sie die ursprüngliche Studie, sodass Sie die Ergebnisse der neuen Studie mit der ursprünglichen Studie vergleichen können.

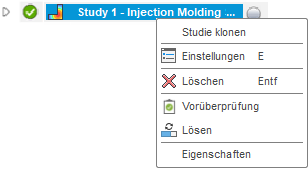

Klicken Sie auf der Registerkarte Setup im Browser mit der rechten Maustaste auf Studie 1 - Spritzgusssimulation, um das Kontextmenü zu aktivieren.
Klicken Sie im Kontextmenü auf Studie klonen.
Benennen Sie die neue Studie in "Move inj loc" um, um sie von der ursprünglichen Studie zu unterscheiden.

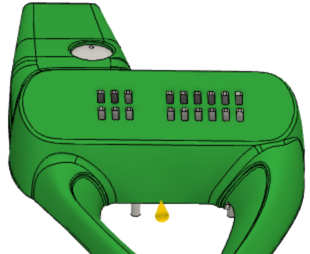

Verschieben Sie den Anspritzpunkt von der Oberseite der ebenen Fläche zu einer zentralen Position an der Basis der vertikalen Fläche des Griffs:

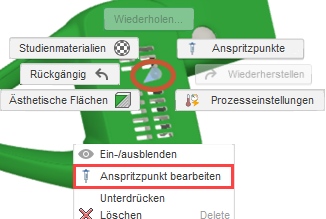

Wählen Sie im Ansichtsbereich das Anspritzpunktzeichen aus, und klicken Sie dann mit der rechten Maustaste, um das Minimenü zu aktivieren.
Wählen Sie im Minimenü Anspritzpunkt bearbeiten, um das Dialogfeld Anspritzpunkt bearbeiten zu öffnen.
Wählen Sie im Ansichtsbereich den blauen Kreis an der Basis des Anspritzpunktzeichens aus, und ziehen Sie ihn an eine zentrale Position an der Basis der vertikalen Fläche.
Klicken Sie im Dialogfeld Anspritzpunkt ändern auf OK, um die Änderung zu übernehmen und das Dialogfeld zu schließen.
Klonen Sie Simulationsmodell 1 und die zugehörige Studie 2 - Move inj loc als Vorbereitung für die Änderung der Dicke der problematischen Rippe.

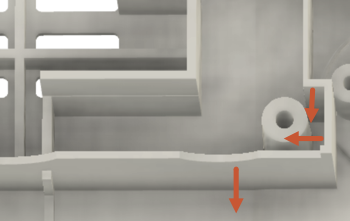

Erhöhen Sie die Dicke der drei in der Abbildung gezeigten Rippen in den angezeigten Richtungen um 0.5 mm.
Klicken Sie auf der Registerkarte Volumenkörper vereinfachen auf Drücken/Ziehen, um das Dialogfeld Drücken/Ziehen zu öffnen.
Wählen Sie im Ansichtsbereich eine der Flächen aus, bestätigen Sie die Richtung, und geben Sie 0.5 mm als Abstand ein.
Klicken Sie im Dialogfeld Fläche versetzen auf OK, um die Änderung zu übernehmen und das Dialogfeld zu schließen.
Wiederholen Sie den Vorgang für die anderen beiden Flächen, und erhöhen Sie deren Dicke um 0.5 mm in der Richtung, die durch die roten Pfeile angezeigt wird.
Klicken Sie auf der Registerkarte Volumenkörper vereinfachen auf Vereinfachen beenden, um zur Registerkarte Setup zurückzukehren.
Überprüfen Sie für jede der beiden neuen Studien, ob sie eingerichtet und bereit zum Lösen sind, und starten Sie dann die Analysen.
Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Lösen > Vorüberprüfung), um das Dialogfeld Vorüberprüfung zu öffnen.
Beachten Sie, dass ein gelbes Warnsymbol angezeigt wird. Dieses weist darauf hin, dass die Studie zwar gelöst werden kann, einige Eingaben jedoch möglicherweise nicht optimal sind. In diesem Fall befindet sich der Anspritzpunkt zwar nicht mehr in der Mitte einer ästhetischen Fläche, aber immer noch auf einer ästhetischen Fläche, daher die Warnung. Die aktuelle Position ist für den Verbraucher nicht gut sichtbar, und die Markierung, die sie hinterlässt, befindet sich an einer akzeptablen Stelle.
Klicken Sie im Dialogfeld Vorüberprüfung auf Schließen, nachdem Sie die Vorschläge überprüft haben.
Klicken Sie auf (Arbeitsbereich Simulation > Registerkarte Setup > Gruppe Lösen > Lösen), um das Dialogfeld Lösen zu öffnen.
Deaktivieren Sie im Dialogfeld Lösen beide neuen Studien, klicken Sie dann auf 2 Studien lösen, um sie auszuführen, und schließen Sie das Dialogfeld.
*Anmerkung: Die Netzerstellung und Lösung der Analyse kann einige Minuten dauern.
Wenn die Analysen abgeschlossen sind, klicken Sie auf Schließen, um das Dialogfeld Job-Status zu schließen.
